本實用新型涉及分切機技術領域，具體涉及一種分切機刀具。

背景技術：

分切機是一種將寬幅的紙張、云母帶或者薄膜分切成多條窄幅材料的機械設備，常用語造紙機械、電線電纜云母帶及印刷包裝機械。傳統的分切機刀片由滾軸刀座和刀片構成，刀片沿滾軸刀座軸向等間距分布，刀片一般為環形刀片并且刀片上開有若干個螺孔，然后刀片套設在滾軸刀座上兩側通過兩片固定片用螺栓固定，從而將刀片固定在滾軸刀座上，這樣的結構雖然保證了刀片的穩固，但是在進行刀片更換和維護的時候，拆裝十分麻煩，螺栓多并且所有多片分開進行拆卸，工作量很大，操作麻煩。

技術實現要素：

為了克服上述現有技術的缺陷，本實用新型所要解決的技術問題是提供一種能夠?qū)Φ镀g的間距進行調節的分切機刀具。

為了解決上述技術問題，本實用新型采用的技術方案為：提供一種分切機刀具，包括滾軸刀座、墊圈、刀片和鎖緊裝置，所述滾軸刀座為圓柱形，所述滾軸刀座的兩端設置有軸承座；所述滾軸刀座靠近軸承座的外表面上分別開設有螺紋槽，所述鎖緊裝置旋接在螺紋槽上；

所述墊圈為環形墊圈，所述墊圈的內徑大小與滾軸刀座的外徑匹配；

所述刀片為環形刀片，所述刀片的內徑大小與滾軸刀座的外徑匹配；

所述墊圈和刀片安裝在鎖緊裝置之間的滾軸刀座外表面上。

進一步的，上述分切機刀具中，所述鎖緊裝置為鎖緊螺栓，每組所述螺紋槽上設置有兩個的鎖緊裝置。

進一步的，上述分切機刀具中，所述軸承座上設置有防護罩。

進一步的，上述分切機刀具中，所述分切機刀具還包括支撐座，所述支撐座位于滾軸刀座的下方，所述支撐座上設置有支撐組件，所述支撐組件包括支撐槽和圓形支撐盤，所述圓形支撐盤設置在支撐槽口內，所述圓形支撐盤的中心軸與滾軸刀座的中心軸平行，所述支撐盤設置在墊圈下。

進一步的，上述分切機刀具中，支撐座上還設置有墊塊，所述支撐組件和墊塊之間可排列設置。

本實用新型的有益效果在于：通過使用圓柱形的滾軸刀座，配合墊圈、刀片和鎖緊裝置，能夠通過靜摩擦進行固定，同時能夠?qū)Φ镀c墊圈的之間進行排列組合，以滿足不同的分切需要，從而避免了傳統的滾軸刀座一體設計帶來的諸多問題；通過靜摩擦進行固定，能夠保證滾軸刀座在工作過程中的動平衡，避免了部分滾軸刀座上開設槽口或者凸條與刀片固定使?jié)L軸刀座的重量分布不均勻?qū)е碌脑谇懈顣r(shí)切口邊沿不整齊；同時圓柱形的滾軸刀座能夠避免抖動和噪音的產生，進而可以避免抖動對設備的磨損，延長使用壽命。

附圖說明

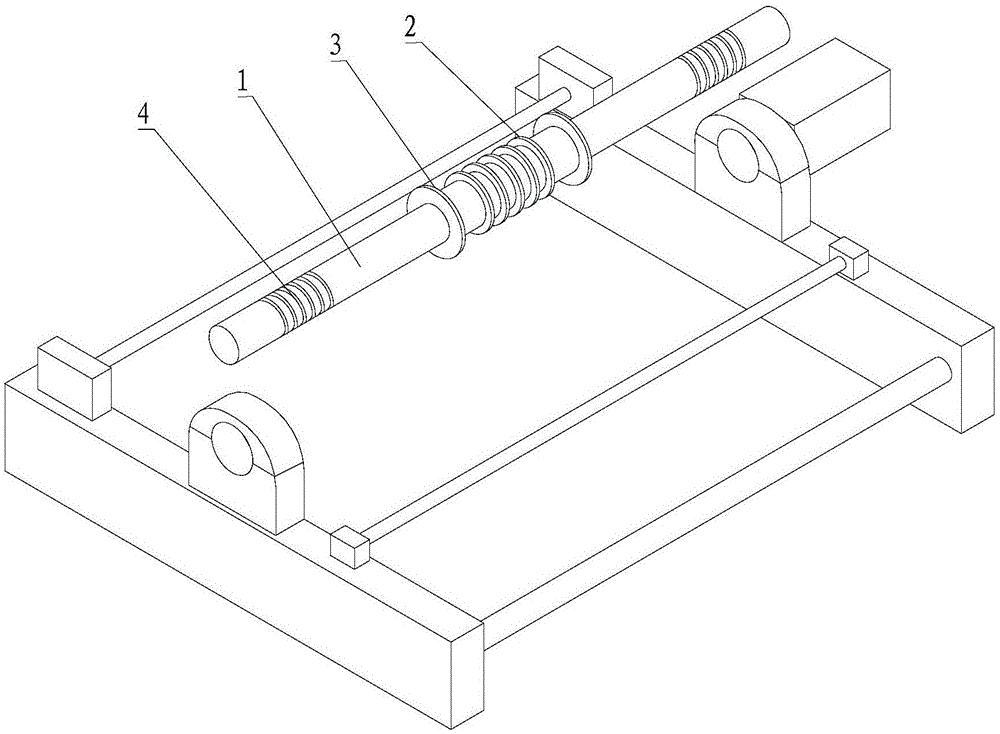

圖1所示為本實用新型具體實施方式的一種分切機刀具的結構示意圖；

標號說明：1、刀座；2、墊圈；3、刀片；4、螺紋槽。

具體實施方式

為詳細說明本實用新型的技術內容、所實現目的及效果，以下結合實施方式并配合附圖予以說明。

本實用新型最關鍵的構思在于：通過使用圓柱形的滾軸刀座，配合墊圈、刀片和鎖緊裝置，能夠通過靜摩擦進行固定，同時能夠?qū)Φ镀c墊圈的之間進行排列組合，以滿足不同的分切需要。

請參照?qǐng)D1所示，本實用新型的一種分切機刀具，包括滾軸刀座1、墊圈2、刀片3和鎖緊裝置，所述滾軸刀座1為圓柱形，所述滾軸刀座1的兩端設置有軸承座；所述滾軸刀座1靠近軸承座的外表面上分別開設有螺紋槽4，所述鎖緊裝置旋接在螺紋槽4上；

所述墊圈2為環形墊圈2，所述墊圈2的內徑大小與滾軸刀座1的外徑匹配；

所述刀片3為環形刀片3，所述刀片3的內徑大小與滾軸刀座1的外徑匹配；

所述墊圈2和刀片3安裝在鎖緊裝置之間的滾軸刀座1外表面上。

從上述描述可知，本實用新型的拆裝過程為：通過旋下其中一個鎖緊裝置，將墊圈2與刀片3之間的順序按照要求進行調整，再將鎖緊裝置進行旋緊，從而時墊圈2與刀片3之間具有靜摩擦力增大，即可使用。

從上述描述可知，本實用新型的有益效果在于：通過使用圓柱形的滾軸刀座1，配合墊圈2、刀片3和鎖緊裝置，能夠通過靜摩擦進行固定，同時能夠?qū)Φ镀?與墊圈2的之間進行排列組合，以滿足不同的分切需要，從而避免了傳統的滾軸刀座1一體設計帶來的諸多問題；通過靜摩擦進行固定，能夠保證滾軸刀座1在工作過程中的動平衡，避免了部分滾軸刀座1上開設槽口或者凸條與刀片3固定使?jié)L軸刀座1的重量分布不均勻?qū)е碌脑谇懈顣r(shí)切口邊沿不整齊；同時圓柱形的滾軸刀座1能夠避免抖動和噪音的產生，進而可以避免抖動對設備的磨損，延長使用壽命。

進一步的，所述鎖緊裝置為鎖緊螺栓，每組所述螺紋槽4上設置有兩個的鎖緊裝置。

從上述描述可知，通過兩個的鎖緊裝置，能夠提升鎖緊效果，避免工作過程中鎖緊裝置的松動造成切口不平整的問題產生。

進一步的，所述軸承座上設置有防護罩。

從上述描述可知，通過防護罩，能夠避免異物進入到軸承座內，對軸承座進行保護同時也避免危險的發生。

進一步的，所述分切機刀具還包括支撐座，所述支撐座位于滾軸刀座1的下方，所述支撐座上設置有支撐組件，所述支撐組件包括支撐槽和圓形支撐盤，所述圓形支撐盤設置在支撐槽口內，所述圓形支撐盤的中心軸與滾軸刀座1的中心軸平行，所述支撐盤設置在墊圈2下。

從上述描述可知，通過使用支撐盤，在分切機切割多卷材料時，能夠?qū)|圈2進行支撐，從而提升穩定性。

進一步的，支撐座上還設置有墊塊，所述支撐組件和墊塊之間可排列設置。

從上述描述可知，通過支撐組件和墊塊之間可排列設置，能夠根據墊圈2與刀片3的排列組合進行排列。

實施例一

一種分切機刀具，包括滾軸刀座、墊圈、刀片和鎖緊裝置，所述滾軸刀座為圓柱形，所述滾軸刀座的兩端設置有軸承座；所述滾軸刀座靠近軸承座的外表面上分別開設有螺紋槽，所述鎖緊裝置旋接在螺紋槽上；

所述墊圈為環形墊圈，所述墊圈的內徑大小與滾軸刀座的外徑匹配；

所述刀片為環形刀片，所述刀片的內徑大小與滾軸刀座的外徑匹配；

所述墊圈和刀片安裝在鎖緊裝置之間的滾軸刀座外表面上。

所述鎖緊裝置為鎖緊螺栓，每組所述螺紋槽上設置有兩個的鎖緊裝置。

所述軸承座上設置有防護罩。

所述分切機刀具還包括支撐座，所述支撐座位于滾軸刀座的下方，所述支撐座上設置有支撐組件，所述支撐組件包括支撐槽和圓形支撐盤，所述圓形支撐盤設置在支撐槽口內，所述圓形支撐盤的中心軸與滾軸刀座的中心軸平行，所述支撐盤設置在墊圈下。

支撐座上還設置有墊塊，所述支撐組件和墊塊之間可排列設置。

綜上所述，本實用新型提供的一種分切機刀具，通過使用圓柱形的滾軸刀座，配合墊圈、刀片和鎖緊裝置，能夠通過靜摩擦進行固定，同時能夠?qū)Φ镀c墊圈的之間進行排列組合，以滿足不同的分切需要，從而避免了傳統的滾軸刀座一體設計帶來的諸多問題；通過靜摩擦進行固定，能夠保證滾軸刀座在工作過程中的動平衡，避免了部分滾軸刀座上開設槽口或者凸條與刀片固定使?jié)L軸刀座的重量分布不均勻?qū)е碌脑谇懈顣r(shí)切口邊沿不整齊；同時圓柱形的滾軸刀座能夠避免抖動和噪音的產生，進而可以避免抖動對設備的磨損，延長使用壽命。

通過兩個的鎖緊裝置，能夠提升鎖緊效果，避免工作過程中鎖緊裝置的松動造成切口不平整的問題產生。

通過防護罩，能夠避免異物進入到軸承座內，對軸承座進行保護同時也避免危險的發生。

通過使用支撐盤，在分切機切割多卷材料時，能夠?qū)|圈進行支撐，從而提升穩定性。

通過支撐組件和墊塊之間可排列設置，能夠根據墊圈與刀片的排列組合進行排列。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等同變換，或直接或間接運用在相關的技術領域，均同理包括在本實用新型的專利保護范圍內。

技術特征：

1.一種分切機刀具，其特征在于，包括滾軸刀座、墊圈、刀片和鎖緊裝置，所述滾軸刀座為圓柱形，所述滾軸刀座的兩端設置有軸承座；所述滾軸刀座靠近軸承座的外表面上分別開設有螺紋槽，所述鎖緊裝置旋接在螺紋槽上；

所述墊圈為環形墊圈，所述墊圈的內徑大小與滾軸刀座的外徑匹配；

所述刀片為環形刀片，所述刀片的內徑大小與滾軸刀座的外徑匹配；

所述墊圈和刀片安裝在鎖緊裝置之間的滾軸刀座外表面上。

2.根據權利要求1所述的分切機刀具，其特征在于，所述鎖緊裝置為鎖緊螺栓，每組所述螺紋槽上設置有兩個的鎖緊裝置。

3.根據權利要求1所述的分切機刀具，其特征在于，所述軸承座上設置有防護罩。

4.根據權利要求1所述的分切機刀具，其特征在于，所述分切機刀具還包括支撐座，所述支撐座位于滾軸刀座的下方，所述支撐座上設置有支撐組件，所述支撐組件包括支撐槽和圓形支撐盤，所述圓形支撐盤設置在支撐槽口內，所述圓形支撐盤的中心軸與滾軸刀座的中心軸平行，所述支撐盤設置在墊圈下。

5.根據權利要求4所述的分切機刀具，其特征在于，支撐座上還設置有墊塊，所述支撐組件和墊塊之間可排列設置。

技術總結

本實用新型涉及分切機技術領域，具體涉及一種分切機刀具，包括滾軸刀座、墊圈、刀片和鎖緊裝置，所述滾軸刀座為圓柱形，所述滾軸刀座的兩端設置有軸承座；所述滾軸刀座靠近軸承座的外表面上分別開設有螺紋槽，所述鎖緊裝置旋接在螺紋槽上；所述墊圈為環形墊圈，所述墊圈的內徑大小與滾軸刀座的外徑匹配；所述刀片為環形刀片，所述刀片的內徑大小與滾軸刀座的外徑匹配；所述墊圈和刀片安裝在鎖緊裝置之間的滾軸刀座外表面上；本實用新型通過使用圓柱形的滾軸刀座，配合墊圈、刀片和鎖緊裝置，能夠通過靜摩擦進行固定，同時能夠?qū)Φ镀c墊圈的之間進行排列組合，以滿足不同的分切需要。
