本實用新型涉及分條復卷機技術領域，尤其涉及一種不干膠的分條復卷機。

背景技術：

卷材是人們生活中不可或缺的一種物品形式，如卷筒衛生紙、膠帶等，生產時小的卷材多是由大的卷材上分切下來的，卷材能夠減少占用的空間并且能保證表面光滑，使用方便，因此，需要使用到分條復卷機，分條復卷機廣泛應用于食品、印刷、制藥和化妝品行業。

目前，市場上現有的不干膠的分條復卷機，其在使用的過程中大多存在以下的不足：復卷性能不好，復卷后不具備切邊功能，綜上，現有的大多數不干膠的分條復卷機不能很好地契合實際需要。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種不干膠的分條復卷機。

為了實現上述目的，本實用新型采用了如下技術方案：

一種不干膠的分條復卷機，包括中空板，所述中空板的一側外壁上通過螺栓固定有第一電機箱，且中空板的一側外壁上通過螺栓固定有第一電機，所述第一電機位于第一電機箱的內部，且第一電機輸出軸的一端鍵連接有第一傳動軸，所述中空板的一側外壁靠近第一電機的位置開有第一通孔，且第一傳動軸穿過第一通孔位于中空板的另一側，所述第一傳動軸的一端套接有連接筒，且連接筒的一端套接有第一墊板，所述中空板的一側外壁靠近第一電機箱的位置通過螺栓固定有第二電機箱，且中空板的一側外壁上通過螺栓固定有第二電機，所述第二電機位于第二電機箱的內部，且第二電機輸出軸的一端鍵連接有第二傳動軸，所述中空板的一側外壁靠近第二電機的位置開有第二通孔，且第二傳動軸穿過第二通孔位于中空板的另一側，所述第二傳動軸的一端套接有套筒。

進一步的，所述套筒的一端套接有第二墊板，且套筒遠離第二墊板的一端套接有擋板。

進一步的，所述擋板的一側外壁上通過螺栓固定有連接座，且連接座的一側外壁上鉸接有刀具。

進一步的，所述中空板的一側外壁開有第一安裝孔，且第一安裝孔的圓周內壁上插接有第一軸承，第一軸承的圓周內壁上滑動連接有第一連接軸。

進一步的，所述第一連接軸的圓周外壁靠近第一軸承的位置套接有第一傳動輪，且第一傳動輪位于中空板的內部，第一傳動輪的圓周外壁上套接有傳送帶。

進一步的，所述傳送帶遠離第一傳動輪的一側內壁上套接有第二傳動輪，第二傳動輪的圓周內壁上套接有第二連接軸，中空板的一側外壁靠近第二傳動輪的位置開有第二安裝孔，第二連接軸穿過第二安裝孔位于中空板的外部，第二連接軸的圓周外壁上滑動連接有第二軸承，第二軸承插接在第二安裝孔的圓周內壁上。

進一步的，所述中空板的底部外壁靠近四個拐角處均焊接有底座。

本實用新型的有益效果為：

1.通過設置的第一連接軸、第二連接軸、第一傳動輪和第二傳動輪，輔助卷繞的工作進行，方便將體積較大的卷材卷至較小的卷材上，不易產生褶皺，提高了裝置的復卷性能。

2.通過設置的連接座和刀具，刀具可以轉動方向，在復卷完成后，對卷材進行切割，將大卷材與小卷材分隔開，從而方便復卷后的裁切，提高了實用性。

3.通過設置的第一墊板、第二墊板和擋板，對卷材進行阻隔，避免卷材的脫落，方便卷材復卷的進行，該裝置使用方便，滿足人們的需求。

附圖說明

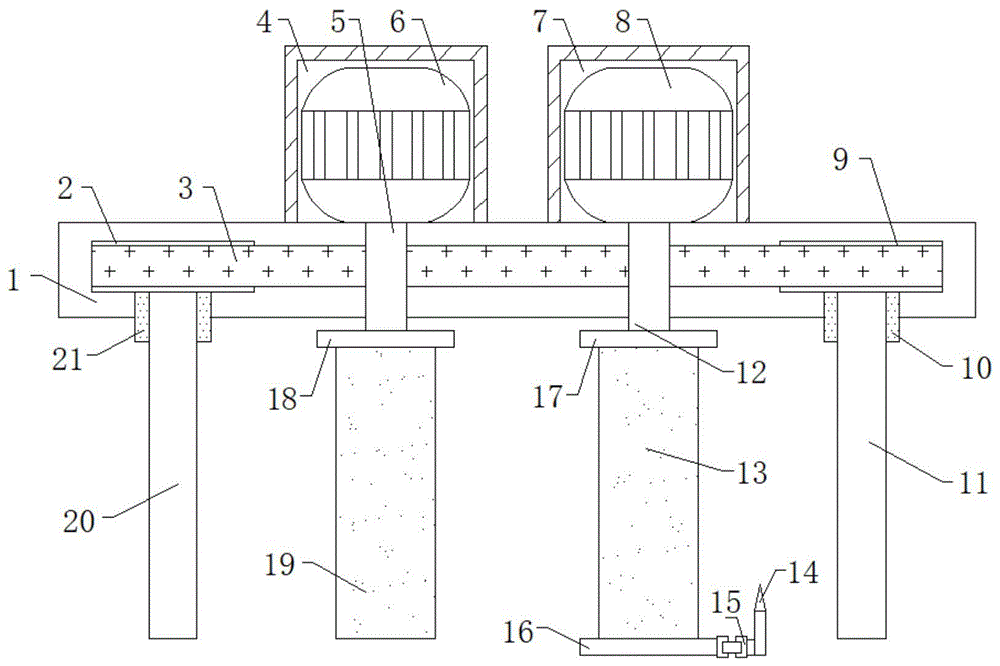

圖1為本實用新型提出的一種不干膠的分條復卷機的俯剖結構示意圖；

圖2為本實用新型提出的一種不干膠的分條復卷機的局部剖視結構示意圖；

圖3為本實用新型提出的一種不干膠的分條復卷機的主視結構示意圖。

圖中：1-中空板、2-第一傳動輪、3-傳送帶、4-第一電機箱、5-第一傳動軸、6-第一電機、7-第二電機箱、8-第二電機、9-第二傳動輪、10-第二軸承、11-第二連接軸、12-第二傳動軸、13-套筒、14-刀具、15-連接座、16-擋板、17-第二墊板、18-第一墊板、19-連接筒、20-第一連接軸、21-第一軸承、22-底座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照?qǐng)D1-3，一種不干膠的分條復卷機，包括中空板1，中空板1的一側外壁上通過螺栓固定有第一電機箱4，且中空板1的一側外壁上通過螺栓固定有第一電機6，第一電機6位于第一電機箱4的內部，且第一電機6輸出軸的一端鍵連接有第一傳動軸5，中空板1的一側外壁靠近第一電機6的位置開有第一通孔，且第一傳動軸5穿過第一通孔位于中空板1的另一側，第一傳動軸5的一端套接有連接筒19，且連接筒19的一端套接有第一墊板18，中空板1的一側外壁靠近第一電機箱4的位置通過螺栓固定有第二電機箱7，且中空板1的一側外壁上通過螺栓固定有第二電機8，第二電機8位于第二電機箱7的內部，且第二電機8輸出軸的一端鍵連接有第二傳動軸12，中空板1的一側外壁靠近第二電機8的位置開有第二通孔，且第二傳動軸12穿過第二通孔位于中空板1的另一側，第二傳動軸12的一端套接有套筒13。

本實用新型中，套筒13的一端套接有第二墊板17，且套筒13遠離第二墊板17的一端套接有擋板16，擋板16的一側外壁上通過螺栓固定有連接座15，且連接座15的一側外壁上鉸接有刀具14，中空板1的一側外壁開有第一安裝孔，且第一安裝孔的圓周內壁上插接有第一軸承21，第一軸承21的圓周內壁上滑動連接有第一連接軸20，第一連接軸20的圓周外壁靠近第一軸承21的位置套接有第一傳動輪2，且第一傳動輪2位于中空板1的內部，第一傳動輪2的圓周外壁上套接有傳送帶3，傳送帶3遠離第一傳動輪2的一側內壁上套接有第二傳動輪9，第二傳動輪9的圓周內壁上套接有第二連接軸11，中空板1的一側外壁靠近第二傳動輪9的位置開有第二安裝孔，第二連接軸11穿過第二安裝孔位于中空板1的外部，第二連接軸11的圓周外壁上滑動連接有第二軸承10，第二軸承10插接在第二安裝孔的圓周內壁上，將需要進行分切的卷材套接在連接筒19的圓周外壁，然后將卷材的一邊依次穿過第一連接軸20、第二連接軸11并纏繞在套筒13的圓周外壁，纏繞好后，保證卷材的繃直，然后進行卷繞，待卷繞完成后，利用刀具14切割，然后完成小型卷材的分條，中空板1的底部外壁靠近四個拐角處均焊接有底座22。

工作原理：使用時，將設備外接電源，然后將需要進行分切的卷材套接在連接筒19的圓周外壁，然后將卷材的一邊依次穿過第一連接軸20、第二連接軸11并纏繞在套筒13的圓周外壁，纏繞好后，保證卷材的繃直，然后同時啟動第一電機6和第二電機8，第一電機6帶動第一傳動軸19轉動，進而帶動連接筒19轉動，從而將卷材卷出，卷材在第一連接軸20的外壁轉動，帶動第一連接軸20轉動，進而帶動第一傳動輪2的轉動，進而帶動傳送帶3和第二傳動輪9的轉動，進而帶動第二連接軸11的轉動，卷材持續伸出，在第一連接軸20、第二連接軸11持續的移動，從而持續的纏繞在套筒13的外壁，待卷繞完成后，利用刀具14切割，然后完成小型卷材的分條，完成工作，然后取出。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種不干膠的分條復卷機，包括中空板（1），其特征在于，所述中空板（1）的一側外壁上通過螺栓固定有第一電機箱（4），且中空板（1）的一側外壁上通過螺栓固定有第一電機（6），所述第一電機（6）位于第一電機箱（4）的內部，且第一電機（6）輸出軸的一端鍵連接有第一傳動軸（5），所述中空板（1）的一側外壁靠近第一電機（6）的位置開有第一通孔，且第一傳動軸（5）穿過第一通孔位于中空板（1）的另一側，所述第一傳動軸（5）的一端套接有連接筒（19），且連接筒（19）的一端套接有第一墊板（18），所述中空板（1）的一側外壁靠近第一電機箱（4）的位置通過螺栓固定有第二電機箱（7），且中空板（1）的一側外壁上通過螺栓固定有第二電機（8），所述第二電機（8）位于第二電機箱（7）的內部，且第二電機（8）輸出軸的一端鍵連接有第二傳動軸（12），所述中空板（1）的一側外壁靠近第二電機（8）的位置開有第二通孔，且第二傳動軸（12）穿過第二通孔位于中空板（1）的另一側，所述第二傳動軸（12）的一端套接有套筒（13）。

2.根據權利要求1所述的一種不干膠的分條復卷機，其特征在于，所述套筒（13）的一端套接有第二墊板（17），且套筒（13）遠離第二墊板（17）的一端套接有擋板（16）。

3.根據權利要求2所述的一種不干膠的分條復卷機，其特征在于，所述擋板（16）的一側外壁上通過螺栓固定有連接座（15），且連接座（15）的一側外壁上鉸接有刀具（14）。

4.根據權利要求3所述的一種不干膠的分條復卷機，其特征在于，所述中空板（1）的一側外壁開有第一安裝孔，且第一安裝孔的圓周內壁上插接有第一軸承（21），第一軸承（21）的圓周內壁上滑動連接有第一連接軸（20）。

5.根據權利要求4所述的一種不干膠的分條復卷機，其特征在于，所述第一連接軸（20）的圓周外壁靠近第一軸承（21）的位置套接有第一傳動輪（2），且第一傳動輪（2）位于中空板（1）的內部，第一傳動輪（2）的圓周外壁上套接有傳送帶（3）。

6.根據權利要求5所述的一種不干膠的分條復卷機，其特征在于，所述傳送帶（3）遠離第一傳動輪（2）的一側內壁上套接有第二傳動輪（9），第二傳動輪（9）的圓周內壁上套接有第二連接軸（11），中空板（1）的一側外壁靠近第二傳動輪（9）的位置開有第二安裝孔，第二連接軸（11）穿過第二安裝孔位于中空板（1）的外部，第二連接軸（11）的圓周外壁上滑動連接有第二軸承（10），第二軸承（10）插接在第二安裝孔的圓周內壁上。

7.根據權利要求6所述的一種不干膠的分條復卷機，其特征在于，所述中空板（1）的底部外壁靠近四個拐角處均焊接有底座（22）。

技術總結

本實用新型公開了一種不干膠的分條復卷機，包括中空板，所述中空板的一側外壁上通過螺栓固定有第一電機箱，且中空板的一側外壁上通過螺栓固定有第一電機，所述第一電機位于第一電機箱的內部，且第一電機輸出軸的一端鍵連接有第一傳動軸，所述中空板的一側外壁靠近第一電機的位置開有第一通孔，且第一傳動軸穿過第一通孔位于中空板的另一側，所述第一傳動軸的一端套接有連接筒，且連接筒的一端套接有第一墊板，所述中空板的一側外壁靠近第一電機箱的位置通過螺栓固定有第二電機箱。本實用新型輔助卷繞的工作進行，方便將體積較大的卷材卷至較小的卷材上，不易產生褶皺，提高裝置的復卷性能，方便復卷后的裁切，提高了實用性。

技術研發人員：黃佑想

受保護的技術使用者：新圖美（臺山）標簽材料有限公司

技術研發日：2019.01.23

技術公布日：2019.09.24
