本實用新型涉及印刷機技術領域，特別涉及一種分切機構。

背景技術：

商標或者標簽等產品印刷好之后需要對其進行分切，以便于后續的收卷、包裝和使用等。申請公布號為CN 108058203A的專利公開了一種印刷機的分切裝置，雖然實現了對印刷物進行分切，但是結構復雜，且切刀一旦損壞，維修起來比較困難。因此，有必要提出一種分切機構，其結構更加簡單，易于使用和后期的維修。

可見，現有技術還有待改進和提高。

技術實現要素：

鑒于上述現有技術的不足之處，本實用新型的目的在于提供一種分切機構，旨在解決現有技術中印刷機的分切機構結構復雜的技術問題。

為了達到上述目的，本實用新型采取了以下技術方案：

一種分切機構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作臺和第二輔助輥；所述第一輔助輥、工作臺和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作臺的上方設置有一個切刀安裝架，切刀安裝架位于工作臺上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞桿連接；切刀安裝架上可拆卸地設置有若干把切刀。

所述的分切機構中，每把切刀分別包括刀柄和設置在刀柄底部的刀片。

所述的分切機構中，所述切刀安裝架延其長度方向豎直地開設有第一直孔，切刀安裝架延其長度方向水平地開設有第二直孔；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔，第一直孔對應每把切刀處分別插入一根螺栓并穿過對應的水平通孔。

所述的分切機構中，所述切刀安裝架沿其長度方向上設置有刻度線。

所述的分切機構中，每塊側壁頂部分別豎直地開設有一個凹槽，切刀安裝架的兩端分別插入到對應的那個凹槽匯中。

有益效果：本實用新型提供了一種分切機構，相對于現有技術，本實用新型提供的分切機的結構簡單，通過在切刀安裝架上可拆卸地設置多把切刀，可以根據實際生產要求對印刷物進行分切呈若干條。通過氣缸驅動切刀安裝架的上下移動，操作簡單，且易于后期的維護和維修。進一步地，通過在切刀安裝架上設置第一直槽和第二直槽，便于調節切刀的位置，適應不同印刷物的分切要求。

附圖說明

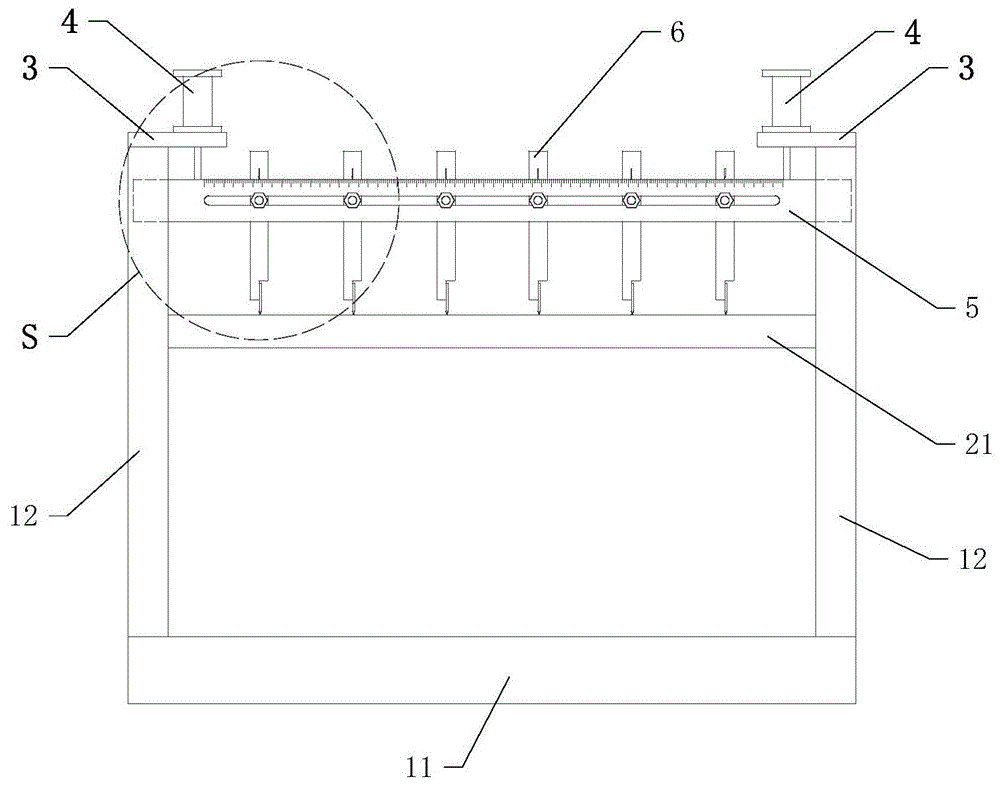

圖1為本實用新型提供的分切機構的主視圖。

圖2為圖1中S區域的局部放大圖。

圖3為本實用新型提供的分切機構的工作示意圖。

具體實施方式

本實用新型提供一種分切機構，為使本實用新型的目的、技術方案及效果更加清楚、明確，以下參照附圖并舉實施例對本實用新型進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1至圖3，本實用新型提供一種分切機構。

一種分切機構，包括底板11和兩塊側板12，兩塊側板上水平地連接有第一輔助輥21、工作臺20和第二輔助輥22(圖1視角觀察不到工作臺和第二輔助輥)，第一輔助輥、工作臺和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板3，每個安裝板上分別設置有一個氣缸4；工作臺的上方設置有一個切刀安裝架5，切刀安裝架位于工作臺上方，切刀安裝架5的兩端分別與對應的那個氣缸的活塞桿41連接；切刀安裝架上可拆卸地設置有若干把切刀6。

優選地，每把切刀分別包括刀柄61和設置在刀柄底部的刀片62，刀片的底部設置有刀刃600，刀刃呈斜向上設置。通常地，刀片和刀柄通過螺釘連接。當?shù)镀p后，可以方便的更換新的刀片。

優選地，所述切刀安裝架延其長度方向豎直地開設有第一直孔(圖中觀察不到)，切刀安裝架5延其長度方向水平地開設有第二直孔502；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔(圖中觀察不到)，第一直孔對應每把切刀處分別插入一根螺栓71并穿過對應的水平通孔。實際使用時，可以調節每把切刀至合適位置，然后將螺栓對應的螺母72鎖緊從而固定切刀。

優選地，所述切刀安裝架沿其長度方向上設置有刻度線，刀柄的頂部還可以設置指示線611，該指示線與底部的刀刃對齊，從而便于精確地調節切刀的位置，提高分切精度。

進一步地，每塊側壁頂部分別豎直地開設有一個凹槽(圖中觀察不到)，切刀安裝架的兩端分別插入到對應的那個凹槽匯中(如圖2中虛線所示)。側壁的在凹槽對切刀安裝架的兩端起到限位作用，避免切刀安裝架上下移動時發生晃動。

如圖3所示，實際工作時，印刷物90(如：復合紙)印刷完之后繞過第一輔助輥21、工作臺20和第二輔助輥22。氣缸推動切刀安裝架下移，切刀的刀刃600與工作臺20的上表面相抵，印刷物90與各個刀刃600接觸后實現分切。實際使用時，針對不同的印刷物可以預先確定切刀的數量并調節每把切刀的位置，從而調節實際分切的位置。通過設置第一輔助輥和第二輔助輥，便于印刷物順利到達和離開工作臺。需要說明的是，實際工作時，印刷物由印刷機的傳輸拉紙機構(或收卷機構等)來實現，拉紙機構(或收卷機構等)本身并不在本實用新型的保護范圍內。

通過上述分析可知，本實用新型提供的分切機的結構簡單，通過在切刀安裝架上可拆卸地設置多把切刀，可以根據實際生產要求對印刷物進行分切呈若干條。通過氣缸驅動切刀安裝架的上下移動，操作簡單，且易于后期的維護和維修。

可以理解的是，對本領域普通技術人員來說，可以根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，而所有這些改變或替換都應屬于本實用新型的保護范圍。

技術特征：

1.一種分切機構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作臺和第二輔助輥，其特征在于，所述第一輔助輥、工作臺和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作臺的上方設置有一個切刀安裝架，切刀安裝架位于工作臺上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞桿連接；切刀安裝架上可拆卸地設置有若干把切刀。

2.根據權利要求1所述的分切機構，其特征在于，每把切刀分別包括刀柄和設置在刀柄底部的刀片。

3.根據權利要求1所述的分切機構，其特征在于，所述切刀安裝架延其長度方向豎直地開設有第一直孔，切刀安裝架延其長度方向水平地開設有第二直孔；每把切刀分別從第一直孔穿過；每把切刀的刀柄分別開設有水平通孔，第一直孔對應每把切刀處分別插入一根螺栓并穿過對應的水平通孔。

4.根據權利要求1所述的分切機構，其特征在于，所述切刀安裝架沿其長度方向上設置有刻度線。

5.根據權利要求1所述的分切機構，其特征在于，每塊側壁頂部分別豎直地開設有一個凹槽，切刀安裝架的兩端分別插入到對應的那個凹槽匯中。

技術總結

本實用新型公開了一種分切機構，包括底板和兩塊側板，兩塊側板上水平地連接有第一輔助輥、工作臺和第二輔助輥；所述第一輔助輥、工作臺和第二輔助輥的頂部平齊；每塊側板上分別設置有一個安裝板，每個安裝板上分別設置有一個氣缸；工作臺的上方設置有一個切刀安裝架，切刀安裝架位于工作臺上方，切刀安裝架的兩端分別與對應的那個氣缸的活塞桿連接；切刀安裝架上可拆卸地設置有若干把切刀。本實用新型公開的分切機構能夠用于將印刷物進行分切，且結構簡單，易于使用，后期的維護和維修也比較方便。

技術研發人員：李玲

受保護的技術使用者：東莞市同輝商標輔料及包裝印刷有限公司

技術研發日：2018.12.20

技術公布日：2019.09.03
