1.本技術涉及分切機放卷架技術領域，尤其涉及一種分切機的可翻轉式放卷架結構。

背景技術：

2.放卷架的作用是把裝載母卷，然后把母卷的材料放料出來到收卷部分?，F(xiàn)有技術中的放卷架在上料時通常是利用上卷小車等外部設備，存在上料工序復雜、難度大的問題。中國專利文獻中，cn2016213117770于2017年8月22日授權公告的名為《一種數字控制高速分切機》的實用新型專利，該申請公開了一種數字控制高速分切機，包括分切機本體，所述分切機本體底部設有底座，所述分切機本體左側設有連接耳板，所述連接耳板上活動連接有放卷架本體，所述放卷架本體端部活動連接有轉軸，所述轉軸上活動連接有放卷輥，所述放卷架本體上還活動連接有液壓驅動裝置，所述液壓驅動裝置一端活動連接到分切機本體左側壁。其不足之處在于，放卷輥的取放操作通過人工控制鎖緊插銷實現，操作較為繁瑣，自動化程度低。

技術實現要素：

3.基于現有技術中上述不足，本實用新型提供了一種分切機的可翻轉式放卷架結構，放卷架能夠翻轉到下側，無需借用上卷小車等外部設備就能完成上卷，并且放卷夾頭能夠自動控制取放母卷，母卷的上下料效率高。

4.為了實現上述發明目的，本實用新型采用以下技術方案。

5.一種分切機的可翻轉式放卷架結構，其特征是，包括相對設置的兩塊放卷墻板，兩塊放卷墻板之間跨接設有轉動設置的支撐橫梁，支撐橫梁上滑動設有驅動側放卷臂和非驅動側放卷臂，驅動側放卷臂和非驅動側放卷臂連接設有夾緊組件；驅動側放卷臂和非驅動側放卷臂上分別轉動設有呈同軸設置的放卷夾頭，驅動側放卷臂上設有配合位于驅動側放卷臂上的放卷夾頭的放卷驅動組件，支撐橫梁上設有與支撐橫梁轉動軸線平行的外沿板，外沿板和放卷墻板之間設有直線驅動元件，直線驅動元件的兩端分別轉動連接在外沿板和放卷墻板上。

6.放卷架能夠翻轉到下側，無需借用上卷小車等外部設備就能完成上卷；驅動側放卷臂和非驅動側放卷臂滑動設置在支撐橫梁上，兩放卷夾頭能夠通過夾緊組件控制驅動側放卷臂和非驅動側放卷臂滑動進而調節相應間距，自動控制取放母卷，母卷的上下料效率高。

7.作為優選，支撐橫梁上設有直線導軌，驅動側放卷臂和非驅動側放卷臂均設有配合直線導軌的滑動塊。直線導軌與滑動塊配合，實現驅動側放卷臂和非驅動側放卷臂相對支撐橫梁的滑動設置。

8.作為優選，夾緊組件包括固定設置在支撐橫梁上的夾緊電機，支撐橫截上轉動設有傳動雙頭絲杠，滑動塊上設有與和傳動雙頭絲杠螺紋配合的傳動塊，夾緊電機傳動連接

傳動雙頭絲杠。傳動雙頭絲杠和傳動塊形成絲杠滑塊配合結構，夾緊電機驅動傳動雙頭絲杠轉動，從而實現傳動塊和滑動塊的滑動，完成放卷夾頭的自動夾緊和松開，提高母卷的上下料效率。

9.作為優選，直線驅動元件采用驅動液壓缸。通過驅動液壓缸可靠控制支撐橫梁的轉動，進而方便的完成放卷臂的翻轉，方便母卷上料。

10.作為優選，支撐橫梁兩端分別設有端軸，端軸與放卷墻板轉動連接。通過端軸實現支撐橫梁和放卷墻板的轉動連接，支撐橫梁的轉動穩定。

11.作為優選，對應驅動側放卷臂一側的放卷墻板的下側設有底板，底板上設有垂直放卷墻板的滑軌，滑軌側面設有驅動電缸。驅動側放卷臂所在側的放卷墻板能夠通過滑軌和驅動電缸進行位置調整，方便放卷架結構在應用前的調試。

12.作為優選，放卷驅動組件包括固定在驅動側放卷臂上的放卷電機，驅動側放卷臂的放卷夾頭上設有與放卷電機配合的傳動帶輪組。通過放卷電機和傳動帶輪組配合，實現驅動側放卷臂上的夾頭轉動驅動，實現母卷的放卷。

13.本實用新型具有如下有益效果：放卷架能夠翻轉到下側，無需借用上卷小車等外部設備就能完成上卷，并且放卷夾頭能夠自動控制取放母卷，母卷的上下料效率高。

附圖說明

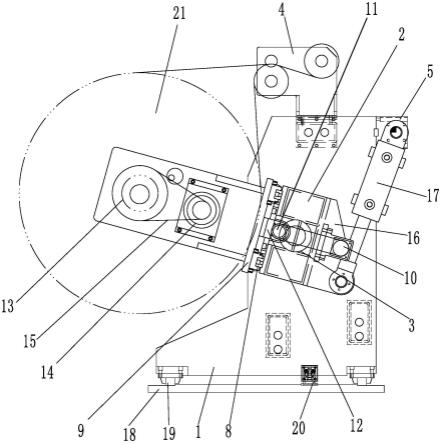

14.圖1是本實用新型的結構示意圖。

15.圖2是本實用新型的俯視圖。

16.圖3是本實用新型應用的分切機整體的結構示意圖。

17.圖4是本實用新型中驅動側放卷臂所在側對應的放卷墻板的結構示意圖。

18.圖中：放卷墻板1

支撐橫梁2

端軸3

導輥支架4

油缸連接板5

驅動側放卷臂6

非驅動側放卷臂7

直線導軌8

滑動塊9

夾緊電機10

傳動雙頭絲杠11

傳動塊12

放卷夾頭13

放卷電機14

傳動帶輪組15

外沿板16

直線驅動元件17

底板18

滑軌19

驅動電缸20

母卷21。

具體實施方式

19.下面結合附圖和具體實施例對本實用新型進行進一步的闡述。

20.實施例1，

21.如圖1到圖4所示，一種分切機的可翻轉式放卷架結構，包括相對設置的兩塊放卷墻板1，兩塊放卷墻板1之間跨接設有轉動設置的支撐橫梁2，支撐橫梁2兩端分別設有端軸3，端軸3與放卷墻板1通過軸承轉動連接。端軸3對應在放卷墻板1的中間位置。放卷墻板1的頂端設有導輥支架4。放卷墻板1后側的上端設有油缸連接板5，支撐橫梁2上滑動設有驅動側放卷臂6和非驅動側放卷臂7，驅動側放卷臂6和非驅動側放卷臂7連接設有夾緊組件；支撐橫梁2上設有兩段間隔設置的直線導軌8，驅動側放卷臂6和非驅動側放卷臂7均設有配合直線導軌8的滑動塊9。夾緊組件包括固定設置在支撐橫梁2上的夾緊電機10，支撐橫截上轉動設有傳動雙頭絲杠11，滑動塊9上設有與和傳動雙頭絲杠11螺紋配合的傳動塊12，夾緊電機10傳動連接傳動雙頭絲杠11。傳動雙頭絲杠11兩端的螺紋旋向相反，夾緊電機10通過同步帶輪組和同步帶實現和傳動雙頭絲杠11的轉動驅動。驅動側放卷臂6和非驅動側放卷臂7

上分別轉動設有呈同軸設置的放卷夾頭13，驅動側放卷臂6上設有配合位于驅動側放卷臂6上的放卷夾頭13的放卷驅動組件，放卷驅動組件包括固定在驅動側放卷臂6上的放卷電機14，驅動側放卷臂6的放卷夾頭13上設有與放卷電機14配合的傳動帶輪組15。支撐橫梁2上設有與支撐橫梁2轉動軸線平行的外沿板16，外沿板16和放卷墻板1之間設有直線驅動元件17，直線驅動元件17的兩端分別轉動連接在外沿板16和放卷墻板1上。本實施例中，直線驅動元件17采用驅動液壓缸。驅動液壓缸的兩端分別鉸接外沿板16和油缸連接板5。對應驅動側放卷臂6一側的放卷墻板1的下側設有底板18，底板18上設有垂直放卷墻板1的滑軌19，滑軌19側面設有驅動電缸20。放卷墻板1和滑軌19滑動連接。驅動電缸20連接放卷墻板1，通過驅動電缸20能夠帶動驅動側放卷臂6所在側的放卷墻板1進行前后移動，方便放卷墻板1安裝前的位置調試。

22.如圖3所示，放卷架位于分切機的前側工位；驅動側放卷臂6和非驅動側放卷臂7滑動設置在支撐橫梁2上，通過夾緊組件控制驅動側放卷臂6和非驅動側放卷臂7滑動，進而調節兩放卷夾頭13的相應間距，實現對母卷21的自動夾緊和松開，自動控制取放母卷21。驅動液壓缸能夠驅動外沿板16和支撐橫梁2繞端軸3的轉動軸線進行轉動，位于支撐橫梁2上的驅動側放卷臂6和非驅動側放卷臂7隨支撐橫梁2同步翻轉，放卷架能夠翻轉到下側，無需借用上卷小車等外部設備就能完成上卷，母卷21的上下料效率高。

技術特征：

1.一種分切機的可翻轉式放卷架結構，其特征是，包括相對設置的兩塊放卷墻板，兩塊放卷墻板之間跨接設有轉動設置的支撐橫梁，支撐橫梁上滑動設有驅動側放卷臂和非驅動側放卷臂，驅動側放卷臂和非驅動側放卷臂連接設有夾緊組件；驅動側放卷臂和非驅動側放卷臂上分別轉動設有呈同軸設置的放卷夾頭，驅動側放卷臂上設有配合位于驅動側放卷臂上的放卷夾頭的放卷驅動組件，支撐橫梁上設有與支撐橫梁轉動軸線平行的外沿板，外沿板和放卷墻板之間設有直線驅動元件，直線驅動元件的兩端分別轉動連接在外沿板和放卷墻板上。2.根據權利要求1所述的一種分切機的可翻轉式放卷架結構，其特征是，所述支撐橫梁上設有直線導軌，驅動側放卷臂和非驅動側放卷臂均設有配合直線導軌的滑動塊。3.根據權利要求2所述的一種分切機的可翻轉式放卷架結構，其特征是，所述夾緊組件包括固定設置在支撐橫梁上的夾緊電機，支撐橫截上轉動設有傳動雙頭絲杠，滑動塊上設有與和傳動雙頭絲杠螺紋配合的傳動塊，夾緊電機傳動連接傳動雙頭絲杠。4.根據權利要求1所述的一種分切機的可翻轉式放卷架結構，其特征是，所述直線驅動元件采用驅動液壓缸。5.根據權利要求1或4所述的一種分切機的可翻轉式放卷架結構，其特征是，所述支撐橫梁兩端分別設有端軸，端軸與放卷墻板轉動連接。6.根據權利要求1所述的一種分切機的可翻轉式放卷架結構，其特征是，對應所述驅動側放卷臂一側的放卷墻板的下側設有底板，底板上設有垂直放卷墻板的滑軌，滑軌側面設有驅動電缸。7.根據權利要求1所述的一種分切機的可翻轉式放卷架結構，其特征是，所述放卷驅動組件包括固定在驅動側放卷臂上的放卷電機，驅動側放卷臂的放卷夾頭上設有與放卷電機配合的傳動帶輪組。

技術總結

本實用新型公開了一種分切機的可翻轉式放卷架結構，包括相對設置的兩塊放卷墻板，兩塊放卷墻板之間跨接設有轉動設置的支撐橫梁，支撐橫梁上滑動設有驅動側放卷臂和非驅動側放卷臂，驅動側放卷臂和非驅動側放卷臂連接設有夾緊組件；驅動側放卷臂和非驅動側放卷臂上分別轉動設有呈同軸設置的放卷夾頭，驅動側放卷臂上設有配合位于驅動側放卷臂上的放卷夾頭的放卷驅動組件，支撐橫梁上設有與支撐橫梁轉動軸線平行的外沿板，外沿板和放卷墻板之間設有直線驅動元件，直線驅動元件的兩端分別轉動連接在外沿板和放卷墻板上。本實用新型的好處是放卷架能夠翻轉到下側完成上卷，放卷夾頭能夠自動控制取放母卷，母卷的上下料效率高。母卷的上下料效率高。母卷的上下料效率高。

技術研發人員：許炯

受保護的技術使用者：杭州大華工控技術有限公司

技術研發日：2022.04.20

技術公布日：2022/8/26
