本實用新型涉及除塵裝置技術領域，尤其涉及一種帶有除塵裝置的復卷機。

背景技術：

復卷機一般用于：云母帶、紙張、薄膜的復卷分切、起到一切為二的作用，常用于將寬幅的卷材分切、更為后續的再次分切起到了重要的作用、是一種用于紙類、云母帶、薄膜專用設備。

而紙張?jiān)趶?fù)卷過程中，其表面的粉塵會隨著紙張的移動而飄散在復卷機的四周，而且現有技術中在復卷機的四周沒有設置對粉塵處理的裝置，隨著粉塵濃度的增加，而復卷機周圍的工作人員通過呼吸會吸收粉塵，用于對工作人員的健康造成傷害。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種帶有除塵裝置的復卷機。

為達到以上目的，本實用新型采用的技術方案為：一種帶有除塵裝置的復卷機，包括兩個底板，兩個所述底板的上方設有第二罩體，所述第二罩體和兩個底板之間均安裝有調節機構，所述調節機構包括上第二螺桿，所述第二螺桿的一端通過螺釘連接在底板的頂部，所述第二螺桿的另一端套設有活動塊，所述第二螺桿的表面螺紋套設有兩個第二螺管，兩個所述第二螺管的端部分別與活動塊的上下表面接觸，所述活動塊的側面通過螺釘安裝在第二罩體的外部，所述第二罩體的一側設有存儲箱，所述存儲箱的底部設有支撐機構，所述第二罩體和存儲箱之間通過輸氣軟管連接，兩個所述底板的表面通過連接機構安裝有儲灰盒，所述儲灰盒的側面通過螺釘安裝有第一罩體，所述第一罩體和存儲箱之間通過輸氣軟管連接，所述存儲箱的側面開設有開口，所述存儲箱的側面通過螺釘安裝有與開口位置對應的箱板，所述箱板的側面貫穿安裝有排風扇，所述箱板的側面焊接有框體，所述框體位于箱板的內部，所述框體的內部匹配焊接有濾網。

優選的，所述支撐機構包括兩個支撐桿，兩個所述支撐桿均焊接在存儲箱的兩個對稱側面，兩個所述支撐桿的底端焊接有底座。

優選的，兩個所述底板的兩端均開設有對稱排列的安裝孔，所述安裝孔為螺紋孔。

優選的，所述連接機構包括支撐板，所述支撐板的一端通過螺釘連接在底板的表面，所述支撐板的底端焊接有第一螺桿，所述第一螺桿的表面套設有長條板，所述長條板的兩端均焊接有插桿，兩個所述插桿的一端均貫穿安裝在儲灰盒的內壁中，所述第一螺桿的一端螺紋連接有第一螺桿管，所述第一螺桿管的側面與長條板的側面接觸。

優選的，所述存儲箱的側面粘接有密封橡膠墊，所述密封橡膠墊沿著開口的四周排列，所述箱板的側面與密封橡膠墊的表面接觸。

與現有技術相比，本實用新型具有以下有益效果：

本實用新型通過設置排風扇、第一罩體、第二罩體和存儲箱，隨著排風扇的工作帶動氣體的流動，便于外界氣體分別從第一罩體和第二罩體再經輸氣軟管輸送至存儲箱的內部，隨著氣體的流動，氣體帶動紙張上掉落的粉塵一同流入存儲箱的內部，而存儲箱內部設置濾網，濾網用于將粉塵過濾，進而方便將粉塵存儲在存儲箱內部，防止粉塵擴散在復卷機的四周，用于提高復卷機四周環境的潔凈度；

本實用新型通過設置調節機構，用于對第二罩體的高度進行調節，進而方便調節第二罩體和紙張之間的距離，用于根據安裝在不同位置調節第二罩體和紙張之間的距離，方便了對紙張上的粉塵進行吸附處理；

本實用新型通過設置儲灰盒和第一罩體，儲灰盒用于存儲從紙張底部掉落的粉塵，而第二罩體供氣體流動，用于方便第二罩體四周的粉塵輸送至存儲箱的內部，進而方便對紙張下方的粉塵進行清理。

附圖說明

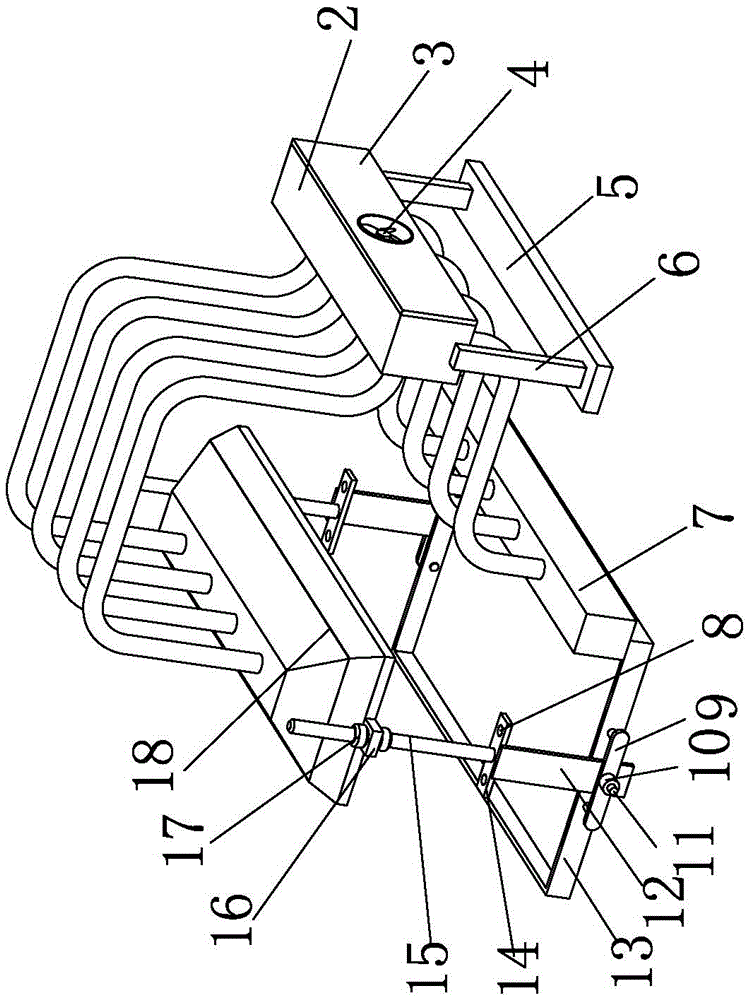

圖1為本實用新型的一種帶有除塵裝置的復卷機的第一軸測圖；

圖2為本實用新型的一種帶有除塵裝置的復卷機的第二軸測圖；

圖3為本實用新型的一種帶有除塵裝置的復卷機的箱板和濾網連接結構示意圖。

圖中：框體1、存儲箱2、箱板3、排風扇4、底座5、支撐桿6、第一罩體7、安裝孔8、長條板9、第一螺桿管10、第一螺桿11、支撐板12、儲灰盒13、底板14、第二螺桿15、活動塊16、第二螺管17、第二罩體18、插桿19、濾網20。

具體實施方式

以下描述用于揭露本實用新型以使本領域技術人員能夠?qū)崿F(xiàn)本實用新型。以下描述中的優選實施例只作為舉例，本領域技術人員可以想到其他顯而易見的變型。

如圖1-3所示的一種帶有除塵裝置的復卷機，包括兩個底板14，兩個底板14的上方設有第二罩體18，兩個底板14的兩端均開設有對稱排列的安裝孔8，安裝孔8為螺紋孔，在將該除塵裝置安裝的過程中，通過將兩個底板14的底部放置在復卷機兩個機架的頂部，接著使用螺釘將安裝板14固定在機架的頂部，隨著安裝板14位置的固定，用于提高兩個第二螺桿15安裝在復卷機上的穩定性。

第二罩體18和兩個底板14之間均安裝有調節機構，調節機構包括第二螺桿15，第二螺桿15的一端通過螺釘連接在底板14的頂部，第二螺桿15的另一端套設有活動塊16，第二螺桿15的表面螺紋套設有兩個第二螺管17，兩個第二螺管17的端部分別與活動塊16的上下表面接觸，活動塊16的側面通過螺釘安裝在第二罩體18的外部，第二罩體18的一側設有存儲箱2，在對第二罩體18和紙張之間的高度調節的過程中，通過同時轉動兩個第二螺管17，隨著兩個第二螺管17同時在第二螺桿15的表面螺紋滑動，便于帶動活動塊16在第二螺桿15的表面滑動，而活動塊16的移動，用于帶動第二罩體18的移動，進而方便調節第二罩體18和紙張之間的距離，方便了對紙張上方的粉塵進行吸收。

存儲箱2的底部設有支撐機構，支撐機構包括兩個支撐桿6，兩個支撐桿6均焊接在存儲箱2的兩個對稱側面，兩個支撐桿6的底端焊接有底座5，兩個支撐桿6用于對存儲箱2起到支撐的作用，進而方便輸氣軟管和存儲箱2連接，而且底座5的設置，底座5的底部與地面的接觸大于兩個支撐桿6與地面接觸的面積，進而提高存儲箱2所處位置的穩定性。

第二罩體18和存儲箱2之間通過輸氣軟管連接，兩個底板14的表面通過連接機構安裝有儲灰盒13，連接機構包括支撐板12，支撐板12的一端通過螺釘連接在底板14的表面，支撐板12的底端焊接有第一螺桿11，第一螺桿11的表面套設有長條板9，長條板9的兩端均焊接有插桿19，兩個插桿19的一端均貫穿安裝在儲灰盒13的內壁中，第一螺桿11的一端螺紋連接有第一螺桿管10，第一螺桿管10的側面與長條板9的側面接觸，隨著底板14和機架連接固定后，通過螺釘將兩個支撐板12和兩個底板14連接固定，接著將儲灰盒13放置在兩個支撐板12之間，通過轉動螺管10，螺管10在第一螺桿11的表面螺紋轉動，隨著螺管10的移動，螺管10推動長條板9，而長條板9推動兩個插桿19插接在儲灰盒13的內壁中，用于完成該連接機構與儲灰盒13之間的連接固定，在兩個連接機構均通過上述方式和儲灰盒13連接固定后，即可完成儲灰盒13位置的固定。

在將儲灰盒13拆卸時，只需轉動兩個第一螺桿管10，在將兩個第一螺桿管10分別從兩個第一螺桿11上轉出后，即可拉動兩個長條板9，將兩個長條板9分別從第一螺桿11上拆下后，即可將插桿19從儲灰盒13中移出，提高了操作的便捷性。

儲灰盒13在安裝完成后，存儲盒13位于紙張的下方，使得第一罩體7同樣位于紙張的下方，而第二罩體18位于紙張的上方，因此，第一罩體7和第二罩體18分別對紙張的下方和上方漂浮的粉塵進行處理，用于提高復卷機四周工作環境的潔凈度。

儲灰盒13的側面通過螺釘安裝有第一罩體7，第一罩體7和存儲箱2之間通過輸氣軟管連接，存儲箱2的側面開設有開口，存儲箱2的側面通過螺釘安裝有與開口位置對應的箱板3，存儲箱2的側面粘接有密封橡膠墊，密封橡膠墊沿著開口的四周排列，箱板3的側面與密封橡膠墊的表面接觸，密封橡膠墊用于提高存儲箱2和箱板3之間連接的密封性，進而防止外界氣體從存儲箱2和箱板3之間縫隙處流入，進而提高氣體流動時的穩定性。

箱板3的側面貫穿安裝有排風扇4，排風扇4通過導線與按鈕開關連接，接著將按鈕開關通過電源線與外界電源連接，通過操控按鈕開關，排風扇4通電后工作，隨著排風扇4的工作，排風扇4帶動氣體的流動，隨著氣體的流動，氣體帶動粉塵分別從第一罩體7和第二罩體18流入存儲箱2的內部，進而方便粉塵積存在存儲箱2的內部。

輸氣軟管的設置，便于存儲箱2的位置變換，同時方便氣體流出存儲箱2的內部，用于提高存儲箱吸收粉塵的穩定性，因此，方便了紙張從第一罩體7和第二罩體18之間穿過。

箱板3的側面焊接有框體1，框體1位于箱板3的內部，框體1的內部匹配焊接有濾網20，框體1用于供濾網20的安裝，提高了濾網20所處位置的穩定性，濾網20用于對氣體中的粉塵進行過濾處理，進而將粉塵通過濾網20阻擋在存儲箱2的內部，進而方便粉塵積存在存儲箱2的內部，方便了粉塵的收集和處理。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型的范圍內。本實用新型要求的保護范圍由所附的權利要求書及其等同物界定。

技術特征：

1.一種帶有除塵裝置的復卷機，包括兩個底板（14），其特征在于，兩個所述底板（14）的上方設有第二罩體（18），所述第二罩體（18）和兩個底板（14）之間均安裝有調節機構，所述調節機構包括上第二螺桿（15），所述第二螺桿（15）的一端通過螺釘連接在底板（14）的頂部，所述第二螺桿（15）的另一端套設有活動塊（16），所述第二螺桿（15）的表面螺紋套設有兩個第二螺管（17），兩個所述第二螺管（17）的端部分別與活動塊（16）的上下表面接觸，所述活動塊（16）的側面通過螺釘安裝在第二罩體（18）的外部，所述第二罩體（18）的一側設有存儲箱（2），所述存儲箱（2）的底部設有支撐機構，所述第二罩體（18）和存儲箱（2）之間通過輸氣軟管連接，兩個所述底板（14）的表面通過連接機構安裝有儲灰盒（13），所述儲灰盒（13）的側面通過螺釘安裝有第一罩體（7），所述第一罩體（7）和存儲箱（2）之間通過輸氣軟管連接，所述存儲箱（2）的側面開設有開口，所述存儲箱（2）的側面通過螺釘安裝有與開口位置對應的箱板（3），所述箱板（3）的側面貫穿安裝有排風扇（4），所述箱板（3）的側面焊接有框體（1），所述框體（1）位于箱板（3）的內部，所述框體（1）的內部匹配焊接有濾網（20）。

2.根據權利要求1所述的一種帶有除塵裝置的復卷機，其特征在于，所述支撐機構包括兩個支撐桿（6），兩個所述支撐桿（6）均焊接在存儲箱（2）的兩個對稱側面，兩個所述支撐桿（6）的底端焊接有底座（5）。

3.根據權利要求1所述的一種帶有除塵裝置的復卷機，其特征在于，兩個所述底板（14）的兩端均開設有對稱排列的安裝孔（8），所述安裝孔（8）為螺紋孔。

4.根據權利要求1所述的一種帶有除塵裝置的復卷機，其特征在于，所述連接機構包括支撐板（12），所述支撐板（12）的一端通過螺釘連接在底板（14）的表面，所述支撐板（12）的底端焊接有第一螺桿（11），所述第一螺桿（11）的表面套設有長條板（9），所述長條板（9）的兩端均焊接有插桿（19），兩個所述插桿（19）的一端均貫穿安裝在儲灰盒（13）的內壁中，所述第一螺桿（11）的一端螺紋連接有第一螺桿管（10），所述第一螺桿管（10）的側面與長條板（9）的側面接觸。

5.根據權利要求1所述的一種帶有除塵裝置的復卷機，其特征在于，所述存儲箱（2）的側面粘接有密封橡膠墊，所述密封橡膠墊沿著開口的四周排列，所述箱板（3）的側面與密封橡膠墊的表面接觸。

技術總結

本實用新型涉及除塵裝置技術領域，尤其是一種帶有除塵裝置的復卷機，包括兩個底板，兩個所述底板的上方設有第二罩體，所述第二罩體和兩個底板之間均安裝有調節機構，所述調節機構包括第二螺桿，所述第二螺桿的一端通過螺釘連接在底板的頂部。本實用新型通過設置排風扇、第一罩體、第二罩體和存儲箱，隨著排風扇的工作帶動氣體的流動，便于外界氣體分別從第一罩體和第二罩體再經輸氣軟管輸送至存儲箱的內部，隨著氣體的流動，氣體帶動紙張上掉落的粉塵一同流入存儲箱的內部，而存儲箱內部設置濾網，濾網用于將粉塵過濾，進而方便將粉塵存儲在存儲箱內部，防止粉塵擴散在復卷機的四周，用于提高復卷機四周環境的潔凈度。

技術研發人員：牛浩蒙;李偉東;房瑜

受保護的技術使用者：山東海天造紙機械有限公司

技術研發日：2020.08.24

技術公布日：2021.06.11
