本實用新型涉及切料設備領域，更具體地說，它涉及一種卷筒燙金紙分切機。

背景技術：

在印刷生產中對產品進行燙金印刷時要用到燙金紙，燙金紙為卷筒紙，在用于卷筒的燙金紙之前，要用分切機對卷筒燙金紙進行分切處理以符合所需要的卷筒燙金紙的寬度。

目前，現有技術的分切機如圖1所示，包括機座(1)，所述機座(1)兩側均設有支撐架(2)，所述支撐架(2)上轉動連接有套接軸(3)，所述套接軸(3)上套接有卷筒燙金紙(6)，所述套接軸(3)一端設有用于驅動套接軸(3)轉動的驅動電機(4)，位于所述套接軸(3)下方設有用于切割卷筒燙金紙(6)的切割組件(5)。

該分切機上的套接軸在驅動電機的帶動下，使套接在套接軸上的卷筒燙金紙跟隨套接軸同步轉動，然后轉動套接在固定桿上的刀架，使刀架上的刀片的刀尖對卷筒燙金紙進行分切，但是當?shù)镀瑢⒕硗矤C金紙完全切割時，刀片的刀尖會與轉動的套接軸上進行摩擦將刀片的刀尖磨損，要經常更換刀片，因此存在刀片上的刀尖易磨損的問題。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種卷筒燙金紙分切機，具有減少刀片上的刀尖磨損的優點。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種卷筒燙金紙分切機，包括機座、設置在機座兩側的支撐架、轉動連接在兩支撐架上之間的套接軸、套接在套接軸上的卷筒燙金紙，驅動套接軸轉動的驅動電機以及設置在支撐架上的用于切割，卷筒燙金紙的切割組件，所述切割組件包括設置在支撐架之間的前滑移桿和后滑移桿、同時滑移連接在前滑移桿和后滑移桿上的滑移塊、轉動連接在滑移塊上的刀架以及固定在刀架上的刀片，所述滑移塊上設有用于調節刀片與套接軸之間位置且用于限制刀片的刀尖接觸套接軸的調節限位裝置。

通過采用上述技術方案，驅動電機帶動套接軸轉動，進而帶動套接在套接軸上的卷筒燙金紙同步轉動，轉動滑移塊上的刀架，使刀架上的刀片的刀尖對卷筒燙金紙進行切割，通過調節限位裝置使刀架上刀片的刀尖剛好不接觸套接軸，避免刀片的刀尖與轉動的套接軸之間接觸磨損。

本實用新型進一步設置為：所述調節限制裝置包括開設在滑移塊上的長腰孔、螺栓固定在長腰孔上的調節塊和設置在調節塊上的限位塊，所述刀架鉸接在調節塊上端，所述限位塊位于刀架靠近套接軸，所述調節塊可在長腰孔上調節調節塊與套接軸之間位置。

通過采用上述技術方案，刀架鉸接在滑移塊上，通過調節滑移塊在長腰孔前后的位置，進而調節刀架上刀片與套接軸之間的位置，然后通過滑移塊上的限位塊，限制刀片與套接軸的接觸，使刀片在切割卷筒燙金紙時刀片上的刀尖不與套接軸接觸，避免刀片上的刀尖磨損。

本實用新型進一步設置為：所述刀架上端設有插接筒，所述刀片插接在插接筒內且刀片位于靠近卷筒燙金紙一側，所述插接筒的側壁上螺紋連接有抵觸固定插接在插接筒內部刀片的固定件。

通過采用上述技術方案，刀架上設置的插接筒，刀片插接在插接筒上通過固定件進行固定，刀片在插接筒內可以調節刀片與套接軸之間的位置，且與限位塊進行配合達到刀片所需的位置，避免刀片上的刀尖與套接軸相接觸磨損。

本實用新型進一步設置為：所述固定件為蝶形螺母。

通過采用上述技術方案，蝶形螺母受力旋擰固定插接筒上的刀片。

本實用新型進一步設置為：所述套接軸上套接有塑膠筒，所述卷筒燙金紙?zhí)捉釉谒苣z筒上。

通過采用上述技術方案，套接軸上套接的塑膠筒，使刀片的刀尖對卷筒燙金紙進行切割時，當對卷筒燙金紙切割完成后，刀片上的刀尖與塑膠筒進行摩擦，避免刀片的刀尖直接與套接軸接觸磨損刀尖。

本實用新型進一步設置為：所述套接軸一側固定有夾持卷筒燙金紙一端的夾持組件。

通過采用上述技術方案，卷筒燙金紙?zhí)捉釉谔捉虞S上，通過套接軸上固定的夾持組件對卷筒燙金紙一端進行夾持固定，然后通過驅動電機驅動套接軸轉動，用切割組件對轉動的卷筒燙金紙進行切割，由于套接在套接軸上的卷筒燙金紙通過夾持組件進行夾持固定，使卷筒燙金紙與套接軸同步轉動，避免了卷筒燙金紙與套接軸在轉動時由于摩擦力不足而打滑的情況發生，進而提高了切割效率。

本實用新型進一步設置為：所述夾持組件包括用于夾持卷筒燙金紙一端的夾持件和使夾持件夾持卷筒燙金紙的旋擰件，所述夾持件包括固定部和固定在固定部上的夾持部，所述固定部套接在套接軸上且通過螺栓固定，所述夾持部包括沿套接軸軸向方向傾斜背離套接軸設置的多個夾持片且多個夾持片繞套接軸間隔周向形成圓臺筒形，所述卷筒燙金紙一端位于圓臺筒形的夾持部內部，多個所述夾持片外壁均攻有螺紋，所述旋擰件與夾持部外壁螺紋連接。

通過采用上述技術方案，卷筒燙金紙一端位于圓臺筒形的夾持部內部，通過旋擰夾持部外壁上螺紋連接的旋擰件使夾持片內壁逐漸靠近卷筒燙金紙的外壁，最后夾持固定卷筒燙金紙。

本實用新型進一步設置為：所述旋擰件內部螺紋設置成與圓臺筒形的夾持部傾斜外壁相適配。

通過采用上述技術方案，卷筒燙金紙一端放入園臺筒形的夾持部內部，通過旋擰件擰緊使夾持部上的夾持片內壁向卷筒燙金紙抵觸夾持，旋擰件內部螺紋傾斜設置，在擰緊過程中逐漸與傾斜的夾持片外壁上的螺紋相契合，旋擰過程中可以逐漸使夾持片內壁貼合卷筒燙金紙外壁上，達到夾持卷筒燙金紙，且旋擰件內部傾斜設置的螺紋可以逐漸與夾持片外壁上的傾斜螺紋相配合，比水平設置的旋擰件內部螺紋具有更加省力的效果。

本實用新型進一步設置為：所述夾持片內壁平行于套接軸設置且圓弧貼合于卷筒燙金紙外壁。

通過采用上述技術方案，夾持片通過旋擰件使夾持片內壁夾持固定卷筒燙金紙的一端，夾持片內壁平行且圓弧貼合卷筒燙金紙?jiān)O(shè)置，使夾持片內壁在夾持過程中貼合卷筒燙金紙的外壁上，增加了夾持片與卷筒燙金紙外壁的接觸受力面積，避免夾持片內壁在抵觸壓緊卷筒燙金紙時過燙金紙表面造成損傷。

本實用新型進一步設置為：所述卷筒燙金紙包括套接在套接軸上的卷筒和收卷在卷筒外壁上的燙金紙，所述套筒套接在套接軸上，位于所述夾持部內部的套接軸上設有環形防滑件，所述環形防滑件外壁傾斜設置以實現環形防滑件傾斜外壁抵觸在卷筒空腔內壁上。

通過采用上述技術方案，燙金紙通過卷筒收卷起來時，通過套筒內部空腔套接在套接軸上，燙金紙?jiān)谵D(zhuǎn)動時通過卷筒與套接軸之間接觸，避免燙金紙直接與套接軸接觸，進而避免燙金紙與套接軸之間的摩擦損傷；且卷筒套接在套接軸上，卷筒的一端的空腔內壁抵觸在傾斜設置的環形防滑件外壁上，增加卷筒與環形防滑件之間的摩擦力，進而增加卷筒與套接軸之間的摩擦力，減少套接軸在轉動時套接在套接軸上的卷筒打滑的情況。

綜上所述，本實用新型具有以下有益效果：

其一，在支撐架上設置的調節限位裝置，限制刀片的刀尖在切割卷筒燙金紙時與套接軸接觸，進而避免刀片上的刀尖的磨損；

其二，在套接軸上設置的塑膠筒進一步避免刀片上的刀尖在切割卷筒燙金紙后直接與套接軸接觸，進而避免刀片上刀尖的磨損；

其三，在套接軸上設置的夾持組件，使卷筒燙金紙夾持固定在套接軸上進行同步轉動，進而避免卷筒燙金紙?jiān)谔捉虞S上轉動打滑的情況，進而提高了切割效率。

附圖說明

圖1是對比文件結構示意圖；

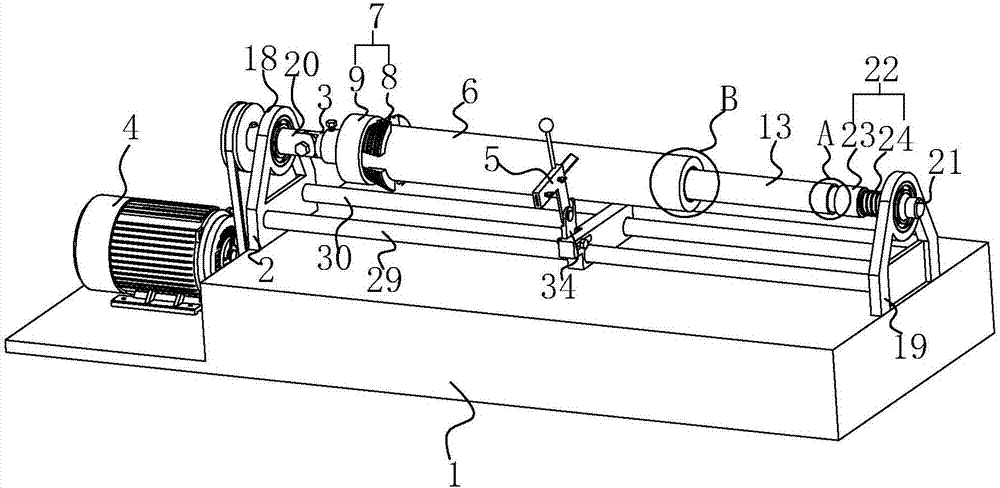

圖2是本實施例的整體結構示意圖；

圖3是圖2中A處的放大圖；

圖4是圖2中B處的放大圖；

圖5是啟閉組件的爆炸結構示意圖；

圖6是夾持組件的爆炸結構示意圖；

圖7是切割組件的結構示意圖。

圖中：1、機座；2、支撐架；3、套接軸；4、驅動電機；5、切割組件；6、卷筒燙金紙；7、夾持組件；8、夾持件；9、旋擰件；10、固定部；11、夾持部；12、夾持片；13、塑膠筒；14、卷筒；15、燙金紙；16、環形防滑件；17、防滑紋路；18、左支撐架；19、右支撐架；20、左轉動桿；21、右轉動桿；22、啟閉組件；23、套管；24、彈簧；25、嵌入槽；26、側口；27、嵌入塊；28、環形限位塊；29、前滑移桿；30、后滑移桿；31、滑移塊；32、刀架；33、刀片；34、調節限制裝置；35、長腰孔；36、調節塊；37、限位塊；38、插接筒；39、固定件；40、把手。

具體實施方式

下面結合附圖和實施例，對本實用新型進行詳細描述。

一種卷筒燙金紙分切機,如圖2所示，包括機座1，機座1上表面的左右兩側焊接有兩個垂直機座1上表面的支撐架2，支撐架2包括左支撐架18和右支撐架19，左支撐架18轉動連接有左轉動桿20，左轉動桿20一端延伸至機座1左側，且下方的機座1上安裝有驅動電機4，驅動電機4通過皮帶帶動延伸出的左轉動桿20轉動，左轉動桿20一端鉸接有套接軸3；右支撐架19上轉動連接有右轉動桿21，套接軸3另一端與右轉動桿21之間套接有用于打開和周向固定套接軸3的啟閉組件22。

如圖2和圖5所示，啟閉組件22包括套管23和彈簧24，套管23套接在套接軸3與右轉動桿21連接處，右轉動桿21上套接有彈簧24，彈簧24一端抵觸在右轉動桿21的側壁上，另一端抵觸在套管23的側壁上，靠近套接軸3的右轉動桿21端部開設有一字形的嵌入槽25，嵌入槽25與右轉動桿21的側壁相通形成側口26，靠近右轉動桿21的套接軸3端部一體成型有與嵌入槽25相匹配的嵌入塊27，以實現轉動鉸接在左轉動桿20上的套接軸3使套接軸3的嵌入塊27通過側口26嵌入嵌入槽25內，且嵌入塊27凸出于嵌入槽25的側口26上方，套管23上一體成型有環形限位塊28以環形限位塊28抵觸在凸出于側口26的嵌入塊27上。

如圖2、圖3和圖4 所示，套接軸3上套接有塑膠筒13，塑膠筒13上套接有卷筒燙金紙6，卷筒燙金紙6包括卷筒14和收卷在卷筒14上的燙金紙15。

如圖2和圖6所示，套接軸3上固定有夾持組件7，夾持組件7包括夾持件8和旋擰件9，夾持件8包括固定部10和夾持部11，固定部10套接在套接軸3上通過螺栓固定，夾持部11包括沿套接軸3軸向方向傾斜背離套接軸3設置的多個夾持片12且多個夾持片12繞套接軸3間隔周向形成圓臺筒形，多個夾持片12外壁均攻有螺紋，所述旋擰件9與夾持部11外壁螺紋連接；旋擰件9的內部螺紋旋擰件9內部螺紋設置成與圓臺筒形的夾持部11傾斜外壁相適配的傾斜向外的螺紋；夾持片12的內壁設置成平行套接軸3且圓弧貼合卷筒燙金紙6外壁；

位于夾持部11內部的套接軸3上焊接有環形防滑件16，環形防滑件16外壁傾斜設置以實現防滑件傾斜外壁抵觸在卷筒14空腔內壁上，且環形防滑件16的傾斜外壁上周向間隔開設有多條防滑紋路17。

如圖2和圖7所示，位于套接軸3下方的支撐架2上安裝有切割組件5，切割組件5包括前滑移桿29和后滑移桿30、滑移塊31、刀架32和刀片33，前滑移桿29和后滑移桿30焊接在左支撐架18和右支撐架19之間且位于套接軸3下方，滑移塊31同時套接在前滑移桿29和后滑移桿30上且可以左右滑動；

滑移塊31上設有用于調節刀片33與套接軸3之間位置且用于限制刀片33的刀尖接觸套接軸3的調節限制裝置34，調節限制裝置34包括開設在滑移塊31上的長腰孔35、螺栓固定在長腰孔35上的調節塊36和一體成型在調節塊36上的限位塊37，長腰孔35開設在滑移塊31前側，調節塊36通過螺栓穿過長腰孔35進行固定，調節塊36垂直固定在滑移塊31上且調節塊36位于長腰孔35的滑移塊31側壁上以實現調節塊36沿長腰孔35前后調節與套接軸3的適當位置；

刀架32鉸接在調節塊36上端，限位塊37位于刀架32靠近套接軸3一側以限制刀架32繼續向套接軸3轉動；位于刀架32上端焊接有插接筒38，插接筒38長方體設置且內部開設有用于插接刀片33的空腔，刀片33插接在插接筒38的內部空腔上，且刀片33的刀尖靠近卷筒14燙金紙15一側，插接筒38的右側壁上螺紋連接有兩個固定件39，兩個固定件39前后設置，固定件39穿過插接筒38側壁使端部抵觸在位于插接筒38內部的刀片33上，固定件39為蝶形螺母；插接筒38上側焊接有用于轉動刀架32的把手40。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

技術特征：

1.一種卷筒燙金紙分切機，包括機座(1)、設置在機座(1)兩側的支撐架(2)、轉動連接在兩支撐架(2)之間的套接軸(3)、套接在套接軸(3)上的卷筒燙金紙(6)、驅動套接軸(3)轉動的驅動電機(4)以及設置在支撐架(2)上的用于切割卷筒燙金紙(6)的切割組件(5)，其特征在于：所述切割組件(5)包括設置在支撐架(2)之間的前滑移桿(29)和后滑移桿(30)、同時滑移連接在前滑移桿(29)和后滑移桿(30)上的滑移塊(31)、轉動連接在滑移塊(31)上的刀架(32)以及固定在刀架(32)上的刀片(33)，所述滑移塊(31)上設有用于調節刀片(33)與套接軸(3)之間位置且用于限制刀片(33)的刀尖接觸套接軸(3)的調節限制裝置(34)。

2.根據權利要求1所述的一種卷筒燙金紙分切機，其特征在于：所述調節限制裝置(34)包括開設在滑移塊(31)上的長腰孔(35)、螺栓固定在長腰孔(35)上的調節塊(36)和設置在調節塊(36)上的限位塊(37)，所述刀架(32)鉸接在調節塊(36)上端，所述限位塊(37)位于刀架(32)靠近套接軸(3)，所述調節塊(36)可在長腰孔(35)上調節調節塊(36)與套接軸(3)之間位置。

3.根據權利要求2所述的一種卷筒燙金紙分切機，其特征在于：所述刀架(32)上端設有插接筒(38)，所述刀片(33)插接在插接筒(38)內且刀片(33)位于靠近卷筒燙金紙(6)一側，所述插接筒(38)的側壁上螺紋連接有抵觸固定插接在插接筒(38)內部刀片(33)的固定件(39)。

4.根據權利要求3所述的一種卷筒燙金紙分切機，其特征在于：所述固定件(39)為蝶形螺母。

5.根據權利要求4所述的一種卷筒燙金紙分切機，其特征在于：所述套接軸(3)上套接有塑膠筒(13)，所述卷筒燙金紙(6)套接在塑膠筒(13)上。

6.根據權利要求1所述的一種卷筒燙金紙分切機，其特征在于：所述套接軸(3)一側固定有夾持卷筒燙金紙(6)一端的夾持組件(7)。

7.根據權利要求6所述的一種卷筒燙金紙分切機，其特征在于：所述夾持組件(7)包括用于夾持卷筒燙金紙(6)一端的夾持件(8)和使夾持件(8)夾持卷筒燙金紙(6)的旋擰件(9)，所述夾持件(8)包括固定部(10)和固定在固定部(10)上的夾持部(11)，所述固定部(10)套接在套接軸(3)上且通過螺栓固定，所述夾持部(11)包括沿套接軸(3)軸向方向傾斜背離套接軸(3)設置的多個夾持片(12)且多個夾持片(12)繞套接軸(3)間隔周向形成圓臺筒形，所述卷筒燙金紙(6)一端位于圓臺筒形的夾持部(11)內部，多個所述夾持片(12)外壁均攻有螺紋，所述旋擰件(9)與夾持部(11)外壁螺紋連接。

8.根據權利要求7所述的一種卷筒燙金紙分切機，其特征在于：所述旋擰件(9)內部螺紋設置成與圓臺筒形的夾持部(11)傾斜外壁相適配。

9.根據權利要求8所述的一種卷筒燙金紙分切機，其特征在于：所述夾持片(12)內壁平行于套接軸(3)設置且圓弧貼合于卷筒燙金紙(6)外壁。

10.根據權利要求9所述的一種卷筒燙金紙分切機，其特征在于：所述卷筒燙金紙(6)包括套接在套接軸(3)上的卷筒(14)和收卷在卷筒(14)外壁上的燙金紙(15)，所述卷筒(14)套接在套接軸(3)上，位于所述夾持部(11)內部的套接軸(3)上設有環形防滑件(16)，所述環形防滑件(16)外壁傾斜設置以實現環形防滑件(16)傾斜外壁抵觸在卷筒(14)空腔內壁上。

技術總結

本實用新型公開了一種卷筒燙金紙分切機，旨在解決刀片上的刀尖易磨損的問題，其技術方案要點是：包括機座、設置在機座兩側的支撐架、轉動連接在兩支撐架上之間的套接軸、套接在套接軸上的卷筒燙金紙，驅動套接軸轉動的驅動電機以及設置在支撐架上的用于切割，卷筒燙金紙的切割組件，所述切割組件包括設置在支撐架之間的前滑移桿和后滑移桿、同時滑移連接在前滑移桿和后滑移桿上的滑移塊、轉動連接在滑移塊上的刀架以及固定在刀架上的刀片，所述滑移塊上設有用于調節刀片與套接軸之間位置且用于限制刀片的刀尖接觸套接軸的調節限制裝置。本實用新型的一種卷筒燙金紙分切機具有減少刀片上的刀尖磨損的優點。

技術研發人員：陳建設

受保護的技術使用者：敦煌印刷（深圳）有限公司

文檔號碼：201720085087

技術研發日：2017.01.22

技術公布日：2017.11.17
