本發明涉及鋰電池極片加工技術領域，具體為一種鋰電池極片連續分條機。

背景技術：

鋰電池是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池，由于鋰金屬的化學特性非常活潑，使得鋰金屬的加工、保存、使用，對環境要求非常高，隨著科學技術的發展，現在鋰電池已經成為了主流，鋰電池加工生產時需要對極片進行分條；傳統鋰電池極片分條需要人工進行輔助操作，費時費力，降低工作效率，同時人工輔助操作極易發生危險，不利于用戶使用，且傳統鋰電池極片分條無法保證極片走帶平穩，導致保障極片分切不穩定，毛刺，直線度等各工藝指標不在工藝范圍內，不利于鋰電池極片加工與生產；針對這些缺陷，設計一種鋰電池極片連續分條機是很有必要的。

技術實現要素：

本發明的目的在于提供一種鋰電池極片連續分條機，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本發明提供如下技術方案：一種鋰電池極片連續分條機，包括放卷桶、牽引壓輥、分切刀架外殼、吸出組件、隨動板、收邊料組件、壓帶輪本體、旋轉支撐組件、收卷螺紋桿、收料架、分條機外殼、分切刀本體、電源箱本體、轉動電機和進料車，所述分條機外殼一側通過螺絲固定有電源箱本體，所述分條機外殼另一側設置有收料架，所述分條機外殼內壁底部一側設置有放卷桶，所述放卷桶底部設置有進料車，所述分條機外殼內壁中心處一側設置有牽引壓輥，所述牽引壓輥一端焊接有轉動電機，且轉動電機一端與電源箱本體連接，所述分條機外殼中心處頂部設置有分切刀架外殼，且分切刀架外殼位于牽引壓輥?lái)敳?，所述分切刀架外殼?nèi)部設置有分切刀本體，所述分條機外殼另一端位于中心處兩側均設置有壓帶輪本體，所述分條機外殼另一端設置有隨動板，且隨動板位于壓帶輪本體一側，所述分條機外殼另一端安裝有旋轉支撐組件，所述旋轉支撐組件由卡扣、旋轉板和弧形支撐板組成，所述分條機外殼另一端位于中心處兩側均焊接有卡扣，所述卡扣另一端設置有旋轉板，所述旋轉板一端設置有弧形支撐板，所述壓帶輪本體底部設置有收卷螺紋桿，且收卷螺紋桿與弧形支撐板連接，所述收卷螺紋桿底部安裝有收邊料組件，所述收邊料組件由壓緊電機和壓縮氣缸組成，所述所述收卷螺紋桿底部設置有壓縮氣缸，且壓縮氣缸一端與分條機外殼連接，所述壓縮氣缸另一端設置有壓緊電機，所述分條機外殼中心處一側安裝有吸出組件，所述吸出組件由右吸塵管、左吸塵管和吸塵電機組成，所述分條機外殼中心處一側設置有吸塵電機，所述吸塵電機一端設置有左吸塵管，所述吸塵電機另一端設置有右吸塵管，且右吸塵管位于左吸塵管一側。

進一步的，所述收料架頂部設置有收料刀架，且收料刀架頂部設置有調節桿。

進一步的，所述電源箱本體設置有導線，且導線與轉動電機、吸塵電機和壓緊電機連接。

進一步的，所述電源箱本體底部設置有支撐桿，且支撐桿底部粘接有防滑墊。

進一步的，所述放卷桶一側設置有放卷電機，且放卷電機與電源箱本體通過電源線連接。

與現有技術相比，本發明所達到的有益效果是：該設備鋰電池極片連續分條機結構簡單，操作方便，完全利用機器進行鋰電池極片分條收集，無需人工輔助操作，節約時間與人力，提供工作效率，同時大大提高了安全性，避免人工操作方式風險，該設備鋰電池極片連續分條機由吸出組件、收邊料組件、旋轉支撐組件輔助精密運行確保極片走帶平穩，從而保障極片分切穩定，毛刺，直線度等各工藝指標在工藝范圍內，有利于鋰電池極片加工與生產。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。在附圖中：

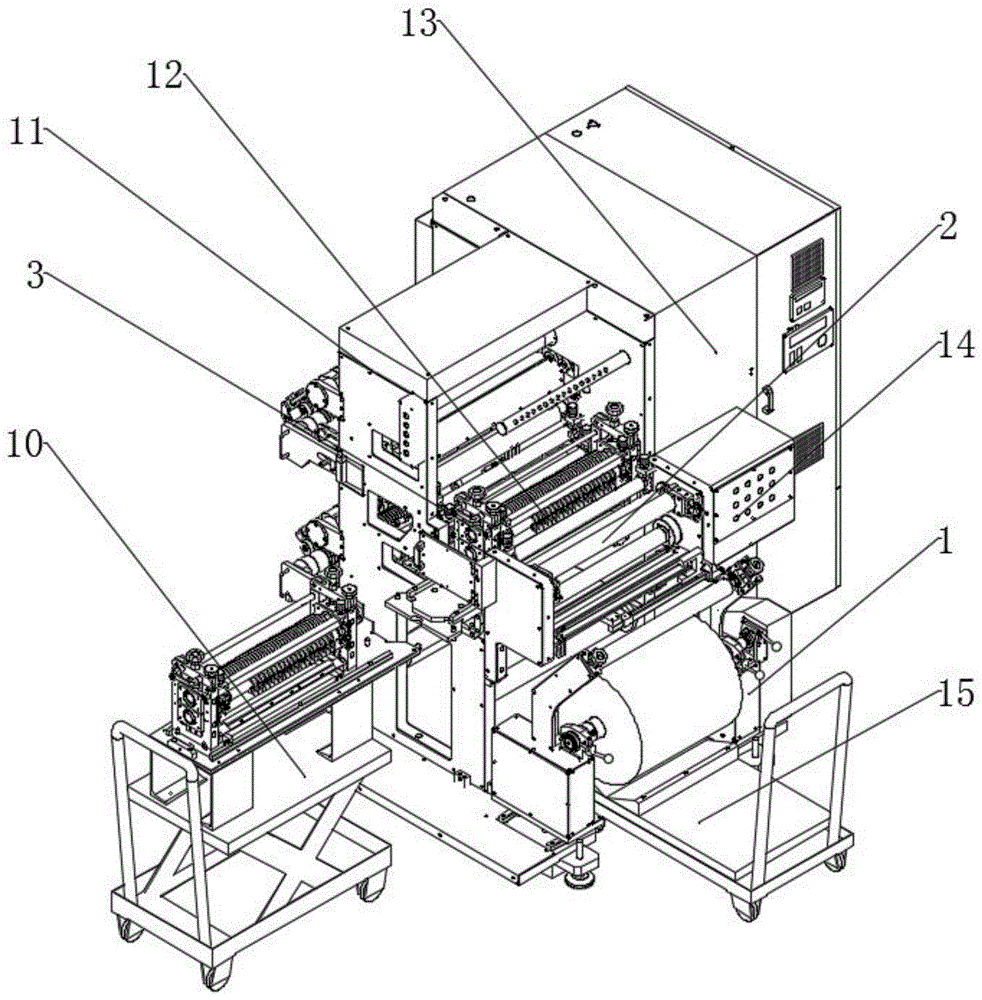

圖1是本發明的整體結構示意圖；

圖2是本發明的整體結構的正視圖；

圖3是本發明的吸出組件結構示意圖；

圖4是本發明的收邊料組件結構示意圖；

圖5是本發明的旋轉支撐組件結構示意圖；

圖中：1、放卷桶；2、牽引壓輥；3、分切刀架外殼；4、吸出組件；5、隨動板；6、收邊料組件；7、壓帶輪本體；8、旋轉支撐組件；9、收卷螺紋桿；10、收料架；11、分條機外殼；12、分切刀本體；13、電源箱本體；14、轉動電機；15、進料車；16、右吸塵管；17、左吸塵管；18、吸塵電機；19、壓緊電機；20、壓縮氣缸；21、卡扣；22、旋轉板；23、弧形支撐板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-5，本發明提供一種技術方案：一種鋰電池極片連續分條機，包括放卷桶1、牽引壓輥2、分切刀架外殼3、吸出組件4、隨動板5、收邊料組件6、壓帶輪本體7、旋轉支撐組件8、收卷螺紋桿9、收料架10、分條機外殼11、分切刀本體12、電源箱本體13、轉動電機14和進料車15，分條機外殼11一側通過螺絲固定有電源箱本體13，電源箱本體13底部設置有支撐桿，且支撐桿底部粘接有防滑墊，有利于電源箱本體13固定，分條機外殼11另一側設置有收料架10，收料架10頂部設置有收料刀架，且收料刀架頂部設置有調節桿，有利于收料架10使用，分條機外殼11內壁底部一側設置有放卷桶1，放卷桶1一側設置有放卷電機，且放卷電機與電源箱本體13通過電源線連接，有利于放卷桶1工作，放卷桶1底部設置有進料車15，分條機外殼11內壁中心處一側設置有牽引壓輥2，牽引壓輥2一端焊接有轉動電機14，且轉動電機14一端與電源箱本體13連接，分條機外殼11中心處頂部設置有分切刀架外殼3，且分切刀架外殼3位于牽引壓輥2頂部，分切刀架外殼3內部設置有分切刀本體12，分條機外殼11另一端位于中心處兩側均設置有壓帶輪本體7，分條機外殼11另一端設置有隨動板5，且隨動板5位于壓帶輪本體7一側，分條機外殼11另一端安裝有旋轉支撐組件8，旋轉支撐組件8由卡扣21、旋轉板22和弧形支撐板23組成，分條機外殼11另一端位于中心處兩側均焊接有卡扣21，卡扣21另一端設置有旋轉板22，旋轉板22一端設置有弧形支撐板23，壓帶輪本體7底部設置有收卷螺紋桿9，且收卷螺紋桿9與弧形支撐板23連接，收卷螺紋桿9底部安裝有收邊料組件6，收邊料組件6由壓緊電機19和壓縮氣缸20組成，收卷螺紋桿9底部設置有壓縮氣缸20，且壓縮氣缸20一端與分條機外殼11連接，壓縮氣缸20另一端設置有壓緊電機19，分條機外殼11中心處一側安裝有吸出組件4，吸出組件4由右吸塵管16、左吸塵管17和吸塵電機18組成，分條機外殼11中心處一側設置有吸塵電機18，吸塵電機18一端設置有左吸塵管17，吸塵電機18另一端設置有右吸塵管16，且右吸塵管16位于左吸塵管17一側，電源箱本體13設置有導線，且導線與轉動電機14、吸塵電機18和壓緊電機19連接，有利于轉動電機14、吸塵電機18和壓緊電機19使用；該鋰電池極片連續分條機使用時，將輥壓好的成卷正極極片或負極極片放入進料車15，推動進料車15將輥壓好的成卷正極極片或負極極片裝入到放卷桶1內部，通過放卷電機動力牽引，將極片送入到按工藝規格所需排定好的分切刀架外殼3內部分切刀本體12進行分切，經過吸出組件4內部右吸塵管16與左吸塵管17除塵系統后，收卷螺紋桿9將分好的極片分別收取成卷，兩側邊料由收邊料組件6收取，即可完成鋰電池極片分條收集。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

最后應說明的是：以上所述僅為本發明的優選實施例而已，并不用于限制本發明，盡管參照前述實施例對本發明進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

1.一種鋰電池極片連續分條機，包括放卷桶(1)、牽引壓輥(2)、分切刀架外殼(3)、吸出組件(4)、隨動板(5)、收邊料組件(6)、壓帶輪本體(7)、旋轉支撐組件(8)、收卷螺紋桿(9)、收料架(10)、分條機外殼(11)、分切刀本體(12)、電源箱本體(13)、轉動電機(14)和進料車(15)，其特征在于：所述分條機外殼(11)一側通過螺絲固定有電源箱本體(13)，所述分條機外殼(11)另一側設置有收料架(10)，所述分條機外殼(11)內壁底部一側設置有放卷桶(1)，所述放卷桶(1)底部設置有進料車(15)，所述分條機外殼(11)內壁中心處一側設置有牽引壓輥(2)，所述牽引壓輥(2)一端焊接有轉動電機(14)，且轉動電機(14)一端與電源箱本體(13)連接，所述分條機外殼(11)中心處頂部設置有分切刀架外殼(3)，且分切刀架外殼(3)位于牽引壓輥(2)頂部，所述分切刀架外殼(3)內部設置有分切刀本體(12)，所述分條機外殼(11)另一端位于中心處兩側均設置有壓帶輪本體(7)，所述分條機外殼(11)另一端設置有隨動板(5)，且隨動板(5)位于壓帶輪本體(7)一側，所述分條機外殼(11)另一端安裝有旋轉支撐組件(8)，所述旋轉支撐組件(8)由卡扣(21)、旋轉板(22)和弧形支撐板(23)組成，所述分條機外殼(11)另一端位于中心處兩側均焊接有卡扣(21)，所述卡扣(21)另一端設置有旋轉板(22)，所述旋轉板(22)一端設置有弧形支撐板(23)，所述壓帶輪本體(7)底部設置有收卷螺紋桿(9)，且收卷螺紋桿(9)與弧形支撐板(23)連接，所述收卷螺紋桿(9)底部安裝有收邊料組件(6)，所述收邊料組件(6)由壓緊電機(19)和壓縮氣缸(20)組成，所述所述收卷螺紋桿(9)底部設置有壓縮氣缸(20)，且壓縮氣缸(20)一端與分條機外殼(11)連接，所述壓縮氣缸(20)另一端設置有壓緊電機(19)，所述分條機外殼(11)中心處一側安裝有吸出組件(4)，所述吸出組件(4)由右吸塵管(16)、左吸塵管(17)和吸塵電機(18)組成，所述分條機外殼(11)中心處一側設置有吸塵電機(18)，所述吸塵電機(18)一端設置有左吸塵管(17)，所述吸塵電機(18)另一端設置有右吸塵管(16)，且右吸塵管(16)位于左吸塵管(17)一側。

2.根據權利要求1所述的一種鋰電池極片連續分條機，其特征在于：所述收料架(10)頂部設置有收料刀架，且收料刀架頂部設置有調節桿。

3.根據權利要求1所述的一種鋰電池極片連續分條機，其特征在于：所述電源箱本體(13)設置有導線，且導線與轉動電機(14)、吸塵電機(18)和壓緊電機(19)連接。

4.根據權利要求1所述的一種鋰電池極片連續分條機，其特征在于：所述電源箱本體(13)底部設置有支撐桿，且支撐桿底部粘接有防滑墊。

5.根據權利要求1所述的一種鋰電池極片連續分條機，其特征在于：所述放卷桶(1)一側設置有放卷電機，且放卷電機與電源箱本體(13)通過電源線連接。

技術總結

本發明公開了一種鋰電池極片連續分條機，包括放卷桶、牽引壓輥、分切刀架外殼、吸出組件、隨動板、收邊料組件、壓帶輪本體、旋轉支撐組件、收卷螺紋桿、收料架、轉動電機和進料車，所述分條機外殼一側通過螺絲固定有電源箱本體，所述分條機外殼另一側設置有收料架，所述分條機外殼內壁底部一側設置有放卷桶，所述放卷桶底部設置有進料車，所述分條機外殼內壁中心處一側設置有牽引壓輥，所述牽引壓輥一端焊接有轉動電機，該設備鋰電池極片連續分條機由吸出組件、收邊料組件、旋轉支撐組件輔助精密運行確保極片走帶平穩，從而保障極片分切穩定，毛刺，直線度等各工藝指標在工藝范圍內，有利于鋰電池極片加工與生產。

技術研發人員：張美潮

受保護的技術使用者：東莞市威航自動化設備有限公司

技術研發日：2019.08.14

技術公布日：2019.11.29
