1.本實用新型屬于不干膠標簽生產技術領域，具體涉及一種不干膠標簽分條裝置。

背景技術：

2.不干膠標簽分切機是標簽印刷完成后進行后續加工的重要設備，主要用于將印刷好的不干膠標簽進行分切。

3.而現有一種常見的不干膠標簽分切機的分條機構，可參見圖1，該分條機構具有該機座(k-1)、上刀軸(k-2)、分條刀(k-3)和下刀軸(k-4)，該下刀軸(k-4)中部外圓壁與分條刀(k-3)刀刃端接觸，而在加工時由于該上刀軸(k-2)與下刀軸(k-4)存在圓跳動，該下刀軸(k-4)外圓壁與分條刀(k-3)存在接觸不良的問題，在分條時經常出現不干膠標簽(k-5)未完全切斷的問題；尤其時分條刀(k-3)數量越多時此問題更嚴重；

4.而現有另一種常見的不干膠標簽分切機的分條機構，可參見圖2，該分條機構具有該機座(k-1)、上刀軸(k-2)、分條刀(k-3)和下刀軸(k-4)，該下刀軸(k-4)中部外圓壁上等間隔設有若干環槽(k-41)，而分條刀(k-3)刀刃端插入環槽(k-41)內，可解在分條時經常出現不干膠標簽未完全切斷的問題，當分條刀(k-3)數量多時，當各分條刀(k-3)之間任一相鄰間距值不是相鄰環槽(k-41)之間間距值整數倍時，存在無法保證各分條刀(k-3)刀刃端同時都能插入環槽(k-41)內，對各分條刀(k-3)的安裝位置、數量及間距都具有局限性要求，功能不足。

5.另外，由于該上刀軸(k-2)與下刀軸(k-4)距離較小，空間受限，而分條刀(k-3)比較鋒利，在穿紙時，當作業人員操作不當，容易發生劃傷，具有一定的安全隱患。

技術實現要素：

6.為了解決現有技術中存在的上述一個或多個缺陷問題，本實用新型提供了一種不干膠標簽分條裝置。

7.為實現上述目的，本實用新型提供了一種不干膠標簽分條裝置，包括機座、下刀機構和上刀機構；該下刀機構和上刀機構設置在機座上且上下分布，其特征在于：該上刀機構包括刀軸和分條刀，該分條刀固套在該刀軸上；該下刀機構包括下軸、兩個擋螺母和若干墊圈；該下軸與機座可轉動連接，該兩個擋螺母與下軸兩側部螺紋配合，各所述墊圈套裝在該下軸上且可軸向滑動；各所述墊圈均位于該兩個擋螺母之間。

8.采用上述方案，當該分條刀在該刀軸上位置需調節或數量變化時，可通過先旋轉兩個擋螺母而使兩個擋螺母間距變大而松開，而各分條刀可在刀軸上調整并固定到位；而由于各所述墊圈套在該下軸上并可軸向滑動，通過撥動各所述墊圈沿該下軸軸向滑動而可讓各分條刀刃端均插入相鄰兩個墊圈之間間隙內避位，然后再旋轉兩個擋螺母并使各所述墊圈緊湊分布。其具有以下特點并分析如下：第一，由于該各分條刀刃端均能插入相鄰兩個墊圈之間間隙內避位，可防止分條時不干膠標簽未完全切斷的問題；第二，由于通過兩個擋螺母外松后撥動各所述墊圈沿該下軸軸向滑動，能讓各分條刀刃端均插入相鄰兩個墊圈之

間間隙內避位，調節非常方便，同時可根據該各分條刀數量變化而靈活調節，同時可滿足各分條刀分布在任意位置處且不會受各分條刀任意位置所影響。

9.進一步地，所述上刀機構還包括翻轉刀架和鎖緊組件；該翻轉刀架一端通過轉軸與機座可轉動連接，該刀軸與翻轉刀架可轉動連接，該翻轉刀架可通過鎖緊組件可拆卸地固定在機座上。

10.進一步地，所述分條刀具有多個且沿刀軸軸向間隔分布。

11.進一步地，該擋螺母通過彈簧與相鄰的墊圈抵接；所述彈簧套裝在該下軸上。

12.進一步地，所述下軸上套裝有下齒輪，該刀軸上套裝有用于與下齒輪嚙合連接的上齒輪。

13.進一步地，所述鎖緊組件包括第一螺栓、連接件和第二螺栓；該連接件通過第一螺栓與機座連接，該連接件通過第二螺栓與翻轉刀架連接。

14.本實用新型的有益效果：

15.第一，本實用新型不同于現有結構設計，同時由于該各分條刀刃端均能插入相鄰兩個墊圈之間間隙內避位，可防止分條時不干膠標簽未完全切斷的問題；

16.第二，本實用新型由于通過兩個擋螺母外松后撥動各所述墊圈沿該下軸軸向滑動，能讓各分條刀刃端均插入相鄰兩個墊圈之間間隙內避位，調節非常方便，同時可根據該各分條刀數量變化而靈活調節，同時可滿足各分條刀分布在任意位置處且不會受各分條刀任意位置所影響；

17.第三，本實用新型由于通過該彈簧可使各所述墊圈彈性壓緊地緊湊分布，可避免分條刀被相鄰的兩個墊圈卡死，具有緩沖間隙，保證分條刀能正常轉動；

18.第四，本實用新型由于該翻轉刀架松開后可繞轉軸中心轉動，使該刀軸會遠離所述下軸運動并使間距變大；方便不干膠標簽從刀軸與該下軸之間在分條前進行穿裝，同時由于分條刀是遠離不干膠標簽和下軸條件下安裝和調節，操作空間大，同時裝調刀、穿不干膠標簽也更安全。

附圖說明

19.圖1是現有技術中一種不干膠標簽分條裝置的結構示意圖。

20.圖2是現有技術中另一種不干膠標簽分條裝置的結構示意圖。

21.圖3是本實用新型中一種不干膠標簽分條裝置的主視圖。

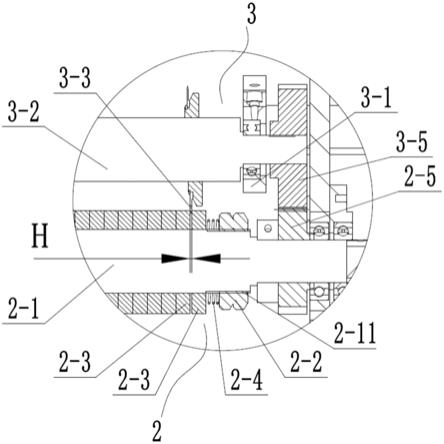

22.圖4是圖1中a處放大圖。

23.圖5是本實用新型中一種不干膠標簽分條裝置的立體圖。

24.圖6是上刀機構3的立體圖。

25.圖7-8是本實用新型中一種不干膠標簽分條裝置的翻轉刀架翻轉到位后在組裝分條刀時的狀態圖。

26.圖9本實用新型中一種不干膠標簽分條裝置在分條加工時的左視圖。

具體實施方式

27.下面結合附圖和實施例對本實用新型作進一步說明：

28.實施例：可參見圖1-9，一種不干膠標簽分條裝置，包括機座1、下刀機構2和上刀機構3。

29.可參見圖1，該下刀機構2和上刀機構3設置在機座1上且上下分布。

30.可參見圖1，該機座1具有兩個支板1-1，該兩個支板1-1相對間隔分布。

31.可參見圖5-6，該上刀機構3包括翻轉刀架3-1、刀軸3-2、分條刀3-3和鎖緊組件3-4。該翻轉刀架3-1具有相對間隔設置的兩個轉臂3-11。

32.可參見圖5-6，該兩個轉臂3-11一端通過轉軸3-6與機座1可轉動連接，該刀軸3-2兩端分別與該兩個轉臂3-11中部可轉連接，該兩個轉臂3-11另一端均通過鎖緊組件3-4可拆卸地固定在機座1的支板1-1上。

33.可參見圖5-6，進一步地，所述鎖緊組件3-4包括第一螺栓3-41、連接件3-42和第二螺栓3-43；該連接件3-42一端通過第一螺栓3-41與機座1可拆卸固定連接，該連接件3-4另一端2通過第二螺栓3-43與翻轉刀架3-1可拆卸固定連接，

34.可參見圖3，該分條刀3-3固套在該刀軸3-2上。所述分條刀3-3具有多個且沿刀軸3-2軸向間隔分布。而在本實施例中，該分條刀3-3具有四個。

35.可參見圖3-4，該下刀機構2包括下軸2-1、兩個擋螺母2-2和若干墊圈2-3；該下軸2-1與機座1可轉動連接，該兩個擋螺母2-2與下軸2-1兩側部螺紋配合，各所述墊圈2-3套裝在該下軸2-1上且可軸向滑動；各所述墊圈2-3均位于該兩個擋螺母2-2之間。

36.可參見圖3-4，具體地，該下軸2-1的兩側部具有外螺紋2-11并與該擋螺母2-2螺紋配合。

37.可參見圖3-4，進一步地，該擋螺母2-2通過彈簧2-4與相鄰的墊圈2-3抵接；所述彈簧2-4套裝在該下軸2-1上。通過該彈簧2-4可使各所述墊圈2-3彈性壓緊地緊湊分布，可避免分條刀3-3被相鄰的兩個墊圈2-3卡死，具有緩沖間隙，保證分條刀3-3能正常轉動。

38.可參見圖4和8，進一步地，所述下軸2-1上套裝有下齒輪2-5，該刀軸3-2上套裝有用于與下齒輪2-5嚙合連接的上齒輪3-5?？杀ＷC該下軸2-1與刀軸3-2可同步反向轉動且線速度匹配。

39.可參見圖7-8，在安裝和調節分條刀3-3時，可先通過該鎖緊組件3-4將翻轉刀架3-1與機座1連接處斷開連接；然后拉動該翻轉刀架3-1繞轉軸3-6中心轉動，該刀軸3-2會遠離所述下軸2-1運動并使間距變大；然后將不干膠標簽從刀軸3-2與該下軸2-1之間在分條前進行穿裝，由于分條刀3-3是遠離不干膠標簽和下軸2-1的條件下安裝和調節，操作空間大，同時裝調刀、穿不干膠標簽也更安全。然后，將該翻轉刀架3-1繞轉軸3-6中心反向轉動并到位，該分條刀3-3的刃端會插入對應位置的相鄰兩個墊圈2-3之間間隙h內避位；然后通過該鎖緊組件3-4將翻轉刀架3-1與機座1連接處固定鎖緊。

40.可參見圖3-4，在安裝時，當該分條刀3-3在該刀軸3-2上位置需調節或數量變化時，可通過先旋轉兩個擋螺母2-2而使兩個擋螺母2-2間距變大而松開，而各分條刀3-3可在刀軸3-2上調整并固定到位；而由于各所述墊圈2-3套在該下軸2-1上并可軸向滑動，通過撥動各所述墊圈2-3沿該下軸2-1軸向滑動而可讓各分條刀3-3刃端均插入相鄰兩個墊圈2-3之間間隙h內避位(可參見圖3-4)，然后再旋轉兩個擋螺母2-2并使各所述墊圈2-3緊湊分布。其具有以下特點并分析如下：第一，由于該各分條刀3-3刃端均能插入相鄰兩個墊圈2-3之間間隙內避位，可防止分條時不干膠標簽未完全切斷的問題；第二，由于通過兩個擋螺母2-2外松后撥動各所述墊圈2-3沿該下軸2-1軸向滑動，能讓各分條刀3-3刃端均插入相鄰兩

個墊圈2-3之間間隙內避位，調節非常方便，同時可根據該各分條刀3-3數量變化而靈活調節，同時可滿足各分條刀3-3分布在任意位置處且不會受各分條刀3-3任意位置所影響。

41.另外，可參見圖9，該機座1上設置有牽引輥軸機構4，用于牽引不干膠標簽k-5分條加工時輸送運動。

42.以上詳細描述了本實用新型的較佳具體實施例。應當理解，本領域的普通技術人員無需創造性勞動就可以根據本實用新型的構思作出諸多修改和變化。因此，凡本技術領域中技術人員依本實用新型的構思在現有技術的基礎上通過邏輯分析、推理或者有限的實驗可以得到的技術方案，皆應在由權利要求書所確定的保護范圍內。

技術特征：

1.一種不干膠標簽分條裝置，包括機座(1)、下刀機構(2)和上刀機構(3)；該下刀機構(2)和上刀機構(3)設置在機座(1)上且上下分布，其特征在于：該上刀機構(3)包括刀軸(3-2)和分條刀(3-3)，該分條刀(3-3)固套在該刀軸(3-2)上；該下刀機構(2)包括下軸(2-1)、兩個擋螺母(2-2)和若干墊圈(2-3)；該下軸(2-1)與機座(1)可轉動連接，該兩個擋螺母(2-2)與下軸(2-1)兩側部螺紋配合，各所述墊圈(2-3)套裝在該下軸(2-1)上且可軸向滑動；各所述墊圈(2-3)均位于該兩個擋螺母(2-2)之間。2.如權利要求1所述的一種不干膠標簽分條裝置，其特征在于：所述上刀機構(3)還包括翻轉刀架(3-1)和鎖緊組件(3-4)；該翻轉刀架(3-1)一端通過轉軸(3-6)與機座(1)可轉動連接，該刀軸(3-2)與翻轉刀架(3-1)可轉動連接，該翻轉刀架(3-1)可通過鎖緊組件(3-4)可拆卸地固定在機座(1)上。3.如權利要求1或2所述的一種不干膠標簽分條裝置，其特征在于：所述分條刀(3-3)具有多個且沿刀軸(3-2)軸向間隔分布。4.如權利要求1所述的一種不干膠標簽分條裝置，其特征在于：該擋螺母(2-2)通過彈簧(2-4)與相鄰的墊圈(2-3)抵接；所述彈簧(2-4)套裝在該下軸(2-1)上。5.如權利要求1所述的一種不干膠標簽分條裝置，其特征在于：所述下軸(2-1)上套裝有下齒輪(2-5)，該刀軸(3-2)上套裝有用于與下齒輪(2-5)嚙合連接的上齒輪(3-5)。6.如權利要求2所述的一種不干膠標簽分條裝置，其特征在于：所述鎖緊組件(3-4)包括第一螺栓(3-41)、連接件(3-42)和第二螺栓(3-43)；該連接件(3-42)通過第一螺栓(3-41)與機座(1)連接，該連接件(3-42)通過第二螺栓(3-43)與翻轉刀架(3-1)連接。

技術總結

本實用新型公開一種不干膠標簽分條裝置，包括機座、下刀機構和上刀機構；該上刀機構包括刀軸和分條刀，該分條刀固套在該刀軸上；該下刀機構和上刀機構設置在機座上且上下分布，其特征在于：該上刀機構包括刀軸和分條刀，該分條刀固套在該刀軸上；該下刀機構包括下軸、兩個擋螺母和若干墊圈；該下軸與機座可轉動連接，該兩個擋螺母與下軸兩側部螺紋配合，各所述墊圈套裝在該下軸上且可軸向滑動；各所述墊圈均位于該兩個擋螺母之間。本實用新型既可解決在分條時不干膠標簽未完全切斷的問題，同時可根據該各分條刀數量變化而靈活調節，同時可滿足各分條刀布在任意位置處且不會受各分條刀任意位置所影響。刀任意位置所影響。刀任意位置所影響。

技術研發人員：韓德寶

受保護的技術使用者：重慶邦博印務有限公司

技術研發日：2021.10.13

技術公布日：2022/4/29
